867-578SR

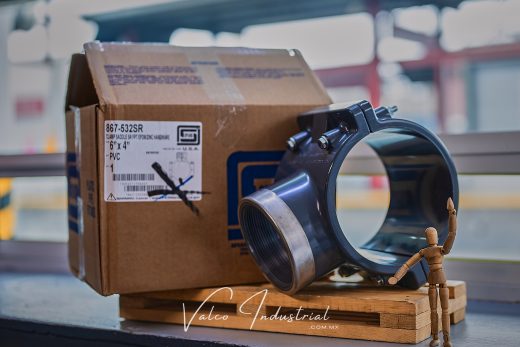

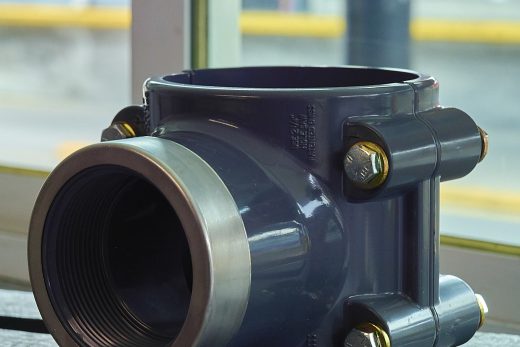

HIDROTOMA PVC C80 ROSC SR 8 X 2″.
Clamp-On Saddle x SR Thread Single Outlet PVC Gray with EPDM O-ring Seal & Zinc-Plated Hardware. 2″- 4″ 235, 6″ 200, 8″-12″ 150 psi @ 73°F (23°C) Spears® Manufacturing Company.
Abrazaderas hidrotomas de Spears®
Principales características:
—> Las abrazaderas hidrotomas de PVC y CPVC de Spears® permiten añadir líneas adicionales en sistemas de tuberías ya montadas o existentes de forma rápida, fácil y confiable.
—> Se pueden usar para instalaciones temporales o permanentes con una fijación versátil y rápida.
—> Son compatibles con cualquier tubería de diámetro exterior IPS (Iron Pie Size) como tuberías de sistema inglés (cédula 40, 80 y todos los RD’s), polietilenos, polipropilenos y acero (negro, galvanizado e inoxidable); por lo que son excelentes herramientas de transición.
—> Están disponibles en PVC blanco, PVC gris obscuro y CPVC gris claro.Se fabrican para montarse en tubos de 2 hasta 12 pulgadas, en configuraciones de una y dos salidas (tipo Tee y tipo Cruz); con salidas cementares a tubo y con rosca interior NPT con refuerzo especial SR desde 1/2 hasta 6 pulgadas. El diseño patentado de rosca de refuerzo especial (Special Reinforcement SR) ofrece una resistencia superior para la rosca hembra.
—> Tienen un relieve en el área del empaque que sobresale de la abrazadera, lo que hace una fijación mayor al tubo.
—> Cuentan con una versátil combinación de empaques: Buna-N o EPDM para hidrotomas de cédula 40, y EPDM o FKM para cédula 80.
—> Tornillería, tuercas y arandelas disponibles en acero inoxidable (Stainles Steel T316) o de acero zincado.
—> Presión nominal interna máxima de 235 psi hasta 4 pulgadas, 200 psi para 6 pulgadas y para piezas de 8 hasta 12 pulgadas de 150 psi a 23º C.
Productos relacionados:
466-247 2X1/2 PVC CLAMP SADDLE SOC BUNA ZNC BOLT
466-248 2X3/4 PVC CLAMP SADDLE SOC BUNA ZNC BOLT
466-249 2X1 PVC CLAMP SADDLE SOC BUNA ZINC BOLT
466-250 2X1-1/4 PVC CLMP SADDLE SOC BUNA ZNC BLT
466-251 2X1-1/2 PVC CLAMP SADDLE SOC BUNA ZNCBLT
466-291 2-1/2X1-1/2 PVC CLAMP SADDLE SOC BUNA ZN
466-333 3X1/2 PVC CLAMP SADDLE SOC BUNA ZINC BLT
466-334 3X3/4 PVC CLAMP SADDLE SOC BUNA ZINC BLT
466-335 3X1 PVC CLAMP SADDLE SOC BUNA ZINC BOLT
466-336 3X1-1/4 PVC CLAMP SADDLE SOC BUNA ZNC BL
466-337 3X1-1/2 PVC CLAMP SADDLE SOC BUNA ZNC BL
466-338 3X2 PVC CLAMP SADDLE SOC BUNA ZINC BOLT
466-415 4X1/2 PVC CLAMP SADDLE SOC BUNA ZINC BLT
466-416 4X3/4 PVC CLAMP SADDLE SOC BUNA ZNC BOLT
466-417 4X1 PVC CLAMP SADDLE SOC BUNA ZINC BOLT
466-418 4X1-1/4 PVC CLAMP SADDLE SOC BUNA ZN BLT
466-419 4X1-1/2 PVC CLAMP SADDLE SOC BUNA ZN BLT
466-420 4X2 PVC CLAMP SADDLE SOC BUNA ZINC BOLT
466-421 4X2-1/2 PVC CLAMP SADDLE SOC BUNA ZN BLT
466-422 4X3 PVC CLAMP SADDLE SOC BUNA ZINC BOLT
466-523 6X1/2 PVC CLAMP SADDLE SOC BUNA ZNC BOLT
466-524 6X3/4 PVC CLAMP SADDLE SOC BUNA ZNC BOLT
466-525 6X1 PVC CLAMP SADDLE SOC BUNA ZINC BOLT
466-526 6X1-1/4 PVC CLAMP SADDLE SOC BUNA ZN BLT
466-527 6X1-1/2 PVC CLAMP SADDLE SOC BUNA ZN BLT
466-528 6X2 PVC CLAMP SADDLE SOC BUNA ZINC BOLT
466-529 6X2-1/2 PVC CLAMP SADDLE SOC BUNA ZN BLT
466-530 6X3 PVC CLAMP SADDLE SOC BUNA ZINC BOLT
466-532 6X4 PVC CLAMP SADDLE SOC BUNA ZINC BOLT
466-573 8X1/2 PVC CLAMP SADDLE SOC BUNA ZNC BOLT
466-574 8X3/4 PVC CLAMP SADDLE SOC BUNA ZNC BOLT
466-575 8X1 PVC CLAMP SADDLE SOC BUNA ZINC BOLT
466-576 8X1-1/4 PVC CLAMP SADDLE SOC BUNA ZN BLT
466-577 8X1-1/2 PVC CLAMP SADDLE SOC BUNA ZN BLT
466-578 8X2 PVC CLAMP SADDLE SOC BUNA ZINC BOLT
466-579 8X2-1/2 PVC CLAMP SADDLE SOC BUNA ZN BLT
466-580 8X3 PVC CLAMP SADDLE SOC BUNA ZINC BOLT
466-582 8X4 PVC CLAMP SADDLE SOC BUNA ZINC BOLT
466-585 8X6 PVC CLAMP SADDLE SOC BUNA ZINC BOLT
466-620 10X1-1/2 PVC CLAMP SADDLE SOC BUNA ZN BL
466-624 10X4 PVC CLAMP SADDLE SOC BUNA ZINC BOLT
466-626 10X6 PVC CLAMP SADDLE SOC BUNA ZINC BOLT
466-660 12X1-1/2 PVC CLAMP SADDLE SOC BUNA ZN BT
466-664 12X4 PVC CLAMP SADDLE SOC BUNA ZINC BOLT
466-666 12X6 PVC CLAMP SADDLE SOC BUNA ZINC BOLT
467-247SR 2X1/2 PVC CLAMP SADDLE SRFPT BUNA ZNCBLT
467-248SR 2X3/4 PVC CLAMP SADDLE SRFPT BUNA ZNCBLT
467-249SR 2X1 PVC CLAMP SADDLE SRFPT BUNA ZNC BOLT
467-250SR 2X1-1/4 PVC CLMP SDDLE SRFPT BUNA ZNCBLT
467-251SR 2X1-1/2 PVC CLMP SDDLE SRFPT BUNA ZNCBLT
467-291SR 2-1/2X1-1/2 PVC CLAMP SADDLE SRFPT BUNA
467-333SR 3X1/2 PVC CLMP SADDLE SRFPT BUNA ZNC BLT
467-334SR 3X3/4 PVC CLMP SADDLE SRFPT BUNA ZNC BLT
467-335SR 3X1 PVC CLAMP SADDLE SRFPT BUNA ZINC BLT
467-336SR 3X1-1/4 PVC CLMP SDDLE SRFPT BUNA ZNCBLT
467-337SR 3X1-1/2 PVC CLMP SDDLE SRFPT BUNA ZNCBLT
467-338SR 3X2 PVC CLAMP SADDLE SRFPT BUNA ZINC BLT
467-415SR 4X1/2 PVC CLAMP SDL SRFPT BUNA ZINC BOLT
467-416SR 4X3/4 PVC CLMP SADDLE SRFPT BUNA ZNC BLT
467-417SR 4X1 PVC CLAMP SADDLE SRFPT BUNA ZNC BOLT
467-418SR 4X1-1/4 PVC CLMP SDDLE SRFPT BUNA ZNCBLT
467-419SR 4X1-1/2 PVC CLMP SDDLE SRFPT BUNA ZNCBLT
467-420SR 4X2 PVC CLAMP SADDLE SRFPT BUNA ZNC BOLT
467-421SR 4X2-1/2 PVC CLMP SDDLE SRFPT BUNA ZNCBLT
467-422SR 4X3 PVC CLAMP SADDLE SRFPT BUNA ZNC BOLT
467-523SR 6X1/2 PVC CLMP SADDLE SRFPT BUNA ZNC BLT
467-524SR 6X3/4 PVC CLMP SADDLE SRFPT BUNA ZNC BLT
467-525SR 6X1 PVC CLAMP SADDLE SRFPT BUNA ZINC BLT
467-526SR 6X1-1/4 PVC CLMP SDDLE SRFPT BUNA ZNCBLT
467-527SR 6X1-1/2 PVC CLMP SDDLE SRFPT BUNA ZNCBLT
467-528SR 6X2 PVC CLAMP SADDLE SRFPT BUNA ZINC BLT
467-529SR 6X2-1/2 PVC CLMP SDDLE SRFPT BUNA ZNCBLT
467-530SR 6X3 PVC CLAMP SADDLE SRFPT BUNA ZINC BLT
467-532SR 6X4 PVC CLAMP SADDLE SRFPT BUNA ZINC BLT
467-573SR 8X1/2 PVC CLMP SADDLE SR FPT BUNA ZNCBLT
467-574SR 8X3/4 PVC CLMP SADDLE SRFPT BUNA ZNCBOLT
467-575SR 8X1 PVC CLAMP SADDLE SRFPT BUNA ZNC BOLT
467-576SR 8X1-1/4 PVC CLAMP SADDLE SRFPT BUNA ZN B
467-577SR 8X1-1/2 PVC CLMP SDDLE SRFPT BUNA ZNCBLT
467-578SR 8X2 PVC CLAMP SADDLE SRFPT BUNA ZNC BOLT
467-579SR 8X2-1/2 PVC CLMP SDDLE SRFPT BUNA ZNCBLT
467-580SR 8X3 PVC CLAMP SADDLE SRFPT BUNA ZNC BOLT
467-582SR 8X4 PVC CLAMP SADDLE SRFPT BUNA ZNC BOLT
467-585SR 8X6 PVC CLAMP SADDLE SRFPT BUNA ZNC BOLT
467-624SR 10X4 PVC CLMP SADDLE SRFPT BUNA ZNC BOLT
467-626SR 10X6 PVC CLMP SADDLE SRFPT BUNA ZNC BOLT
467-664SR 12X4 PVC CLAMP SDDLE SRFPT BUNA ZNC BOLT
467-666SR 12X6 PVC CLMP SADDLE SRFPT BUNA ZNC BOLT
468-247 2X1/2 PVC CLAMP SADDLE D/O SOC BUNA ZNBT
468-248 2X3/4 PVC CLAMP SADDLE D/O SOC BUNA ZNBT
468-249 2X1 PVC CLAMP SADDLE D/O SOC BUNA ZNCBLT
468-250 2X1-1/4 PVC CLAMP SADDLE D/O SOC BUNA ZN
468-251 2X1-1/2 PVC CLAMP SADDLE D/O SOC BUNA ZN
468-291 2-1/2X1-1/2 PVC CLMP SADDLE D/O SOC BUNA
468-333 3X1/2 PVC CLAMP SADDLE D/O SOC BUNA ZNBT
468-334 3X3/4 PVC CLAMP SADDLE D/O SOC BUNA ZNBT
468-335 3X1 PVC CLAMP SADDLE D/O SOC BUNA ZN BLT
468-336 3X1-1/4 PVC CLAMP SADDLE D/O SOC BNA ZNB
468-337 3X1-1/2 PVC CLAMP SADDLE D/O SOC BNA ZNB
468-338 3X2 PVC CLAMP SADDLE D/O SOC BUNA ZN BLT
468-415 4X1/2 PVC CLAMP SADDLE D/O SOC BUNA ZN B
468-416 4X3/4 PVC CLAMP SADDLE D/O SOC BUNA ZN B
468-417 4X1 PVC CLAMP SADDLE D/O SOC BUNA ZN BLT
468-418 4X1-1/4 PVC CLMP SADDLE D/O SOC BUNA ZNC
468-419 4X1-1/2 PVC CLAMP SADDLE D/O SOC BUNA ZN
468-420 4X2 PVC CLAMP SADDLE D/O SOC BUNA ZN BLT
468-421 4X2-1/2 PVC CLMP SADDLE D/O SOC BUNA ZNC
468-422 4X3 PVC CLAMP SADDLE D/O SOC BUNA ZN BLT
468-523 6X1/2 PVC CLAMP SADDLE D/O SOC BUNA ZN B
468-524 6X3/4 PVC CLAMP SADDLE D/O SOC BUNA ZN B
468-525 6X1 PVC CLAMP SADDLE D/O SOC BUNA ZN BLT
468-526 6X1-1/4 PVC CLAMP SADDLE D/O SOC BUNA ZN
468-527 6X1-1/2 PVC CLAMP SADDLE D/O SOC BUNA ZN
468-528 6X2 PVC CLAMP SADDLE D/O SOC BUNA ZN BLT
468-529 6X2-1/2 PVC CLAMP SADDLL D/O SOC BUNA ZN
468-530 6X3 PVC CLAMP SADDLE D/O SOC BUNA ZN BLT
468-532 6X4 PVC CLAMP SADDLE D/O SOC BUNA ZN BLT
468-573 8X1/2 PVC CLAMP SADDLE D/O SOC BUNA ZN B
468-574 8X3/4 PVC CLAMP SADDLE D/O SOC BUNA ZN B
468-575 8X1 PVC CLAMP SADDLE D/O SOC BUNA ZN BLT
468-576 8X1-1/4 PVC CLAMP SADDEL D/O SOC BUNA ZN
468-577 8X1-1/2 PVC CLAMP SADDLE D/O SOC BUNA ZN
468-578 8X2 PVC CLAMP SADDLE D/O SOC BUNA ZN BLT
468-579 8X2-1/2 PVC CLAMP SADDLE D/O SOC BUNA ZN
468-580 8X3 PVC CLAMP SADDLE D/O SOC BUNA ZN BLT
468-582 8X4 PVC CLAMP SADDLE D/O SOC BUNA ZN BLT
468-585 8X6 PVC CLAMP SADDLE D/O SOC BUNA ZN BLT
468-624 10X4 PVC CLAMP SADDLE D/O SOC BUNA ZN BT
468-626 10X6 PVC CLAMP SADDLE D/O SOC BUNA ZN BT
468-664 12X4 PVC CLAMP SADDLE D/O SOC BUNA ZN BT
468-666 12X6 PVC CLAMP SADDLE D/O SOC BUNA ZN BT
469-247SR 2X1/2 PVC CLAMP SADDLE D/O SRFPT BUNA ZN
469-248SR 2X3/4 PVC CLAMP SADDLE D/O SRFPT BUNA ZN
469-249SR 2X1 PVC CLAMP SADDLE D/O SRFPT BUNA ZNBT
469-250SR 2X1-1/4 PVC CLAMP SADDLE D/O SRFPT BUNA
469-251SR 2X1-1/2 PVC CLAMP SADDLE D/O SRFPT BUNA
469-291SR 2-1/2X1-1/2 PVC CLAMP SADDLE D/O SRFPT B
469-333SR 3X1/2 PVC CLAMP SADDLE D/O SRFPT BUNA ZN
469-334SR 3X3/4 PVC CLAMP SADDLE D/O SRFPT BUNA ZN
469-335SR 3X1 PVC CLAMP SADDLE D/O SRFPT BUNA ZNBT
469-336SR 3X1-1/4 PVC CLAMP SADDLE D/O SRFPT BUNA
469-337SR 3X1-1/2 PVC CLAMP SADDLE D/O SRFPT BUNA
469-338SR 3X2 PVC CLAMP SADDLE D/O SRFPT BUNA ZNBT
469-415SR 4X1/2 PVC CLAMP SADDLE D/O SRFPT BUNA ZN
469-416SR 4X3/4 PVC CLAMP SADDLE D/O SRFPT BUNA ZN
469-417SR 4X1 PVC CLAMP SADDLE D/O SRFPT BUNA ZN B
469-418SR 4X1-1/4 PVC CLAMP SADDLE D/O SRFPT BUNA
469-419SR 4X1-1/2 PVC CLAMP SADDLE D/O SRFPT BUNA
469-420SR 4X2 PVC CLAMP SADDLE D/O SRFPT BUNA ZN B
469-421SR 4X2-1/2 PVC CLAMP SADDLE D/O SRFPT BUNA
469-422SR 4X3 PVC CLAMP SADDLE D/O SRFPT BUNA ZN B
469-523SR 6X1/2 PVC CLAMP SADDLE D/O SRFPT BUNA ZN
469-524SR 6X3/4 PVC CLAMP SADDLE D/O SRFPT BUNA ZN
469-525SR 6X1 PVC CLAMP SADDLE D/O SRFPT BUNA ZN B
469-526SR 6X1-1/4 PVC CLAMP SADDLE D/O SRFPT BUNA
469-527SR 6X1-1/2 PVC CLAMP SADDLE D/O SRFPT BUNA
469-528SR 6X2 PVC CLAMP SADDLE D/O SRFPT BUNA ZN B
469-529SR 6X2-1/2 PVC CLAMP SADDLE D/O SRFPT BUNA
469-530SR 6X3 PVC CLAMP SADDLE D/O SRFPT BUNA ZN B
469-532SR 6X4 PVC CLAMP SADDLE D/O SRFPT BUNA ZN B
469-573SR 8X1/2 PVC CLAMP SADDLE D/O SRFPT BUNA ZN
469-574SR 8X3/4 PVC CLAMP SADDLE D/O SRFPT BUNA ZN
469-575SR 8X1 PVC CLAMP SADDLE D/O SRFPT BUNA ZN B
469-576SR 8X1-1/4 PVC CLAMP SADDLE D/O SRFPT BUNA
469-577SR 8X1-1/2 PVC CLAMP SADDLE D/O SRFPT BUNA
469-578SR 8X2 PVC CLAMP SADDLE D/O SRFPT BUNA ZN B
469-579SR 8X2-1/2 PVC CLAMP SADDLE D/O SRFPT BUNA
469-580SR 8X3 PVC CLAMP SADDLE D/O SRFPT BUNA ZN B
469-582SR 8X4 PVC CLAMP SADDLE D/O SRFPT BUNA ZN B
469-585SR 8X6 PVC CLAMP SADDLE D/O SRFPT BUNA ZN B
469-624SR 10X4 PVC CLAMP SADDLE D/O SRFPT BUNA ZNC
469-626SR 10X6 PVC CLAMP SADDLE D/O SRFPT BUNA ZNC
469-664SR 12X4 PVC CLAMP SADDLE D/O SRFPT BUNA ZNC
469-666SR 12X6 PVC CLAMP SADDLE D/O SRFPT BUNA ZNC
Especificación técnica:
Todas las abrazaderas termoplásticas son de tipo abrazadera con sello de aro tórico fabricado en PVC de tipo I y clasificación de célula 12454, o CPVC de tipo IV y clasificación de célula 23447. Todos los aros tóricos son de Buna-N, EPDM o FKM. Todas las hidrotomas tienen un piloto en el área del aro tórico para posicionamiento positivo en el tubo. Todos los herrajes de fijación de perno son galvanizados o de acero inoxidable. Todas las salidas de rosca de las hidrotomas son de diseño de refuerzo especial (SR). Las hidrotomas toleran una presión nominal de 235 psi para uso en tuberías de diámetros IPS de hasta 4 pulg., 200 psi psi en tuberías de 6 pulg. y 150 psi en tuberías de 8 pulg. hasta 12 pulg. La presión interna máxima para agua a 73°F (23°C), manufacturadas por Spears® Manufacturing Company en EE.UU.
