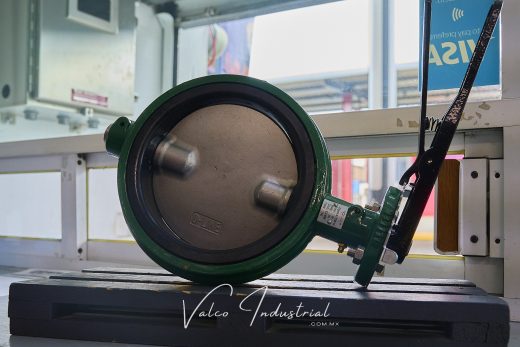

5114250V T160S V. MARIPOSA WAFER 10 in. H. DUCTIL + EPOXY. DISCO AC. INOX. AISI 316. EJE AISI 416. ASIENTO EPDM. PLATINA ISO.PALANCA + ACTUADOR NEUMATICO SIMPLE EFECTO (SR). MCA. MAS TORK. MOD.VT160S + CUADRADO REDUCTOR 27 mm (ESTRELLA EXTERNA) X 22 mm (CUADRO INTERNO) X 29 mm (ALTURA) + BRIDA ESPACIADORA ISO F10 ESPESOR 15 mm
Características principales:
—> Tipo Wafer.
—> Cuerpo de Hierro dúctil (Blue Epoxy Coated). Asiento de BUNA. Disco de Acero Inoxidable Stainless Steel CF8M. Eje de Acero Inoxidable A420. Junta tórica O-Ring de NBR. Cojinete NYLON 1010. Anillo de retención de Acero . Placa de retención de Acero Inoxidable . Anillo de retención de Acero. Temperatura de trabajo: -20º a 120ºC.Presión máxima de trabajo: 250 PSI / 10 bar.
—> Cuerpo Pintado Epoxi Azúl. Bridas según: ANSI B16.5 125/150, EN 1092-1 PN6/10/16, JIS B2110 10K. Cara a cara BS EN 558-1. Plataforma de montaje directo ISO 5211. Testadas bajo Normas BS EN 12266-1, AWWA C504, API 598, MSS SP-67.
Aplicaciones:
Las válvulas mariposa se usan para cortar el paso de un fluido parcial o totalmente.
Utilización:
Tratamientos y distribución de agua. Sistemas sanitarios. Climatizadores, ventilación, calefacción. Industria de Minería. Construcción Naval. Plantas químicas y petroquímicas. Industria azucarera. Procesos químicos y alimentación. Gas y aceite. Sistemas contraincendios. Trasvase de productos granulados.
Instalación:
Las válvulas de mariposa se pueden instalar en vertical y en horizontal. Revisar la estanqueidad de las uniones antes de poner en servicio la instalación. Seguir las normas locales.
