2131F-14

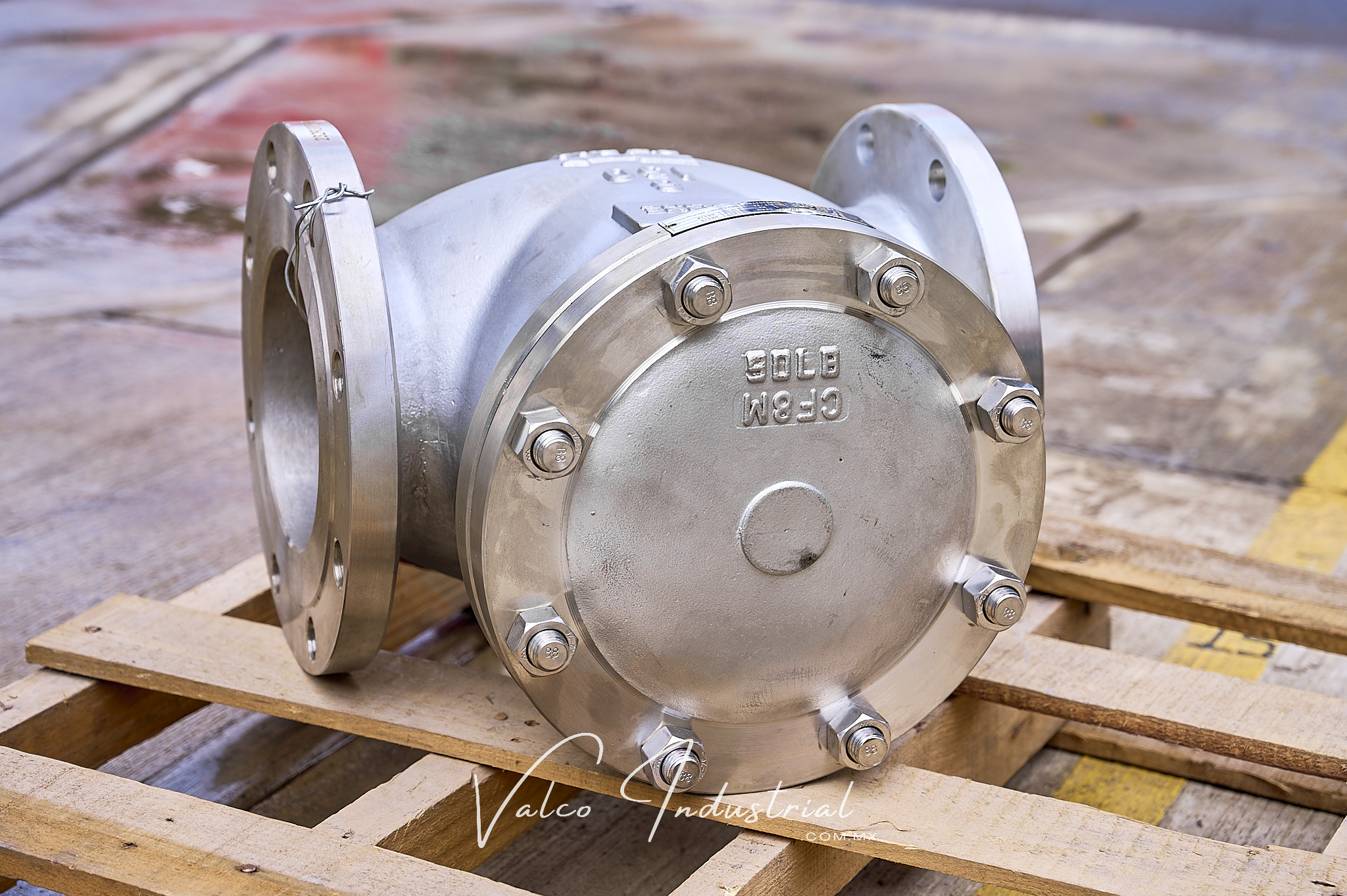

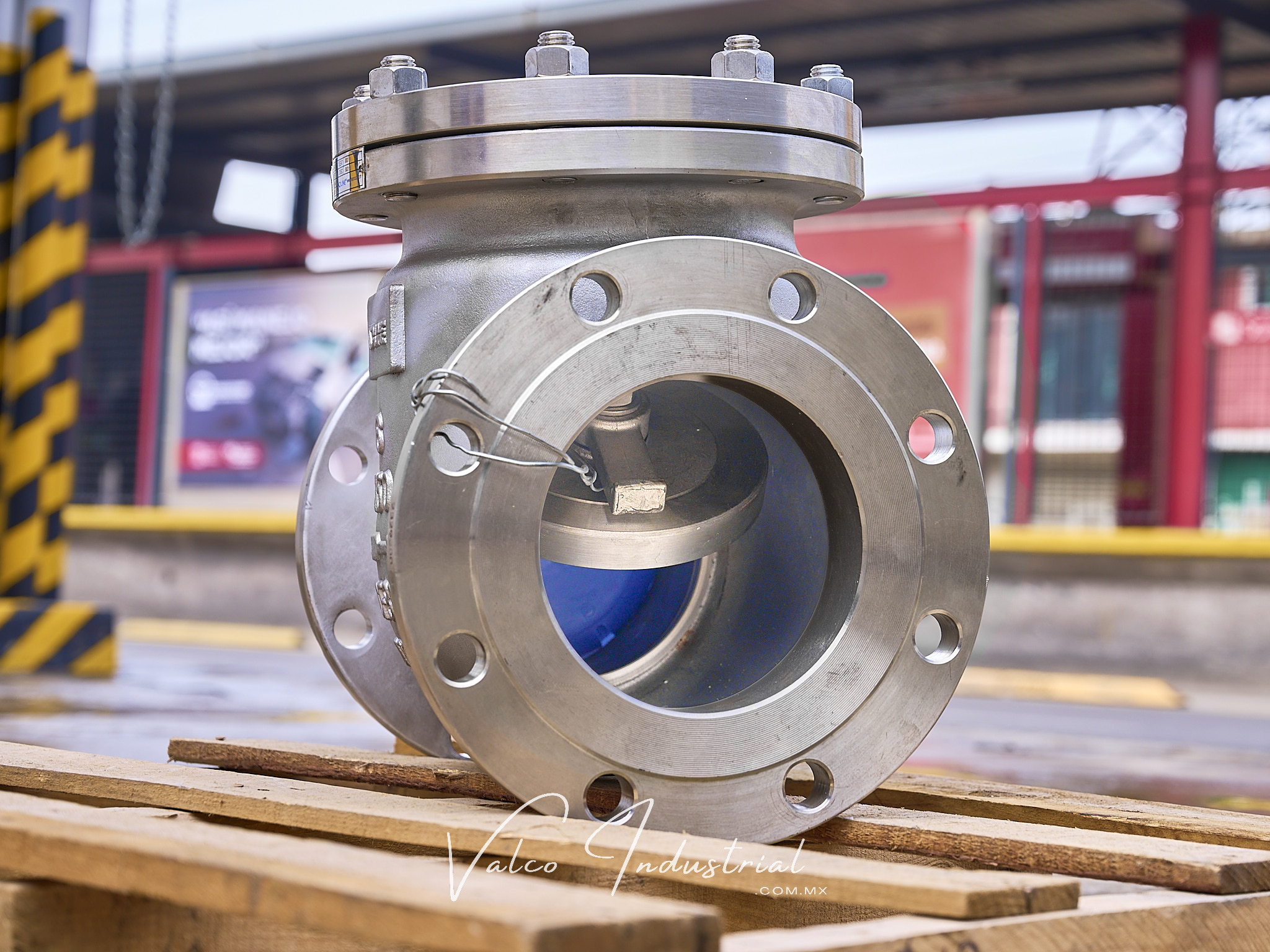

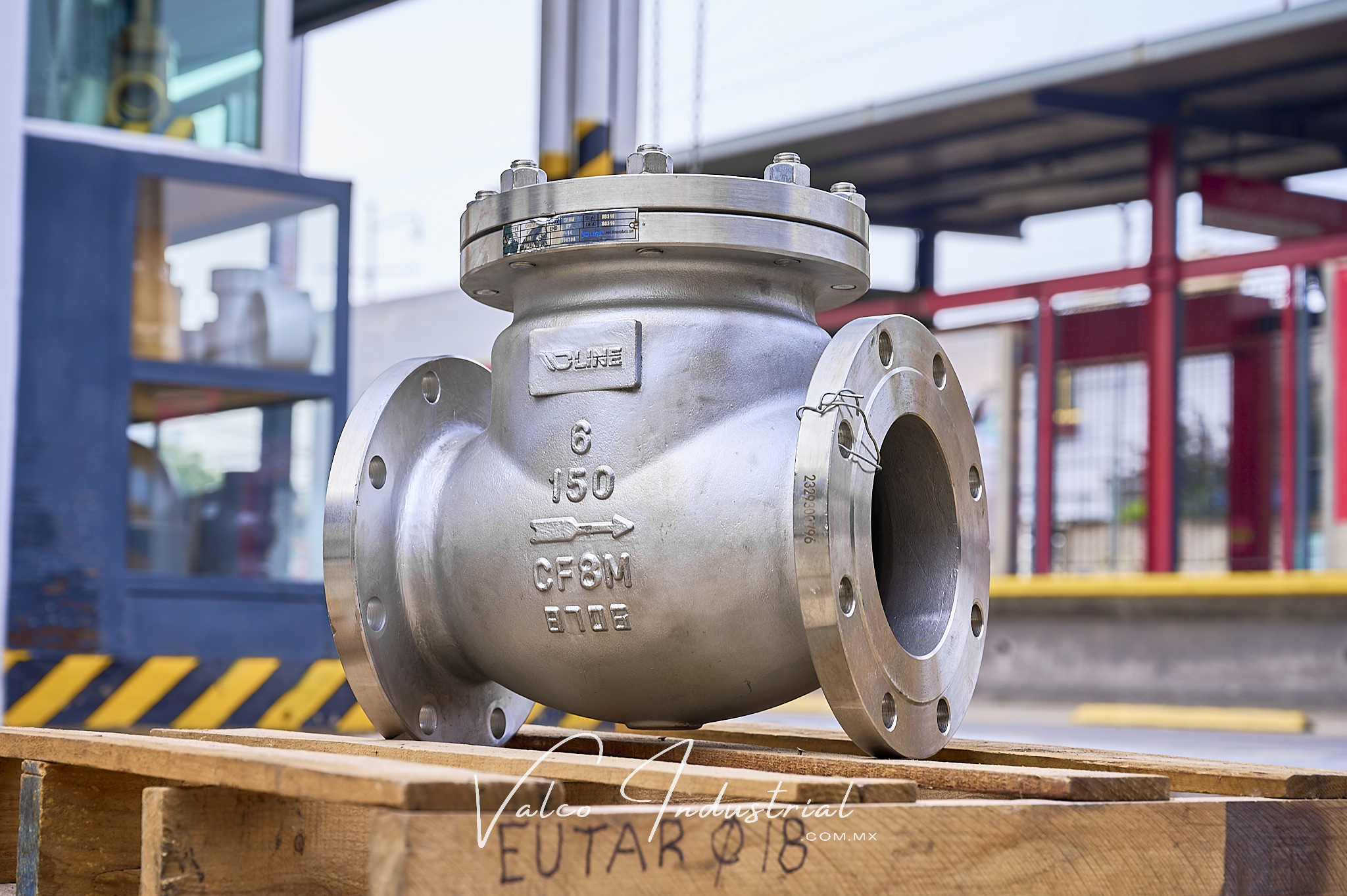

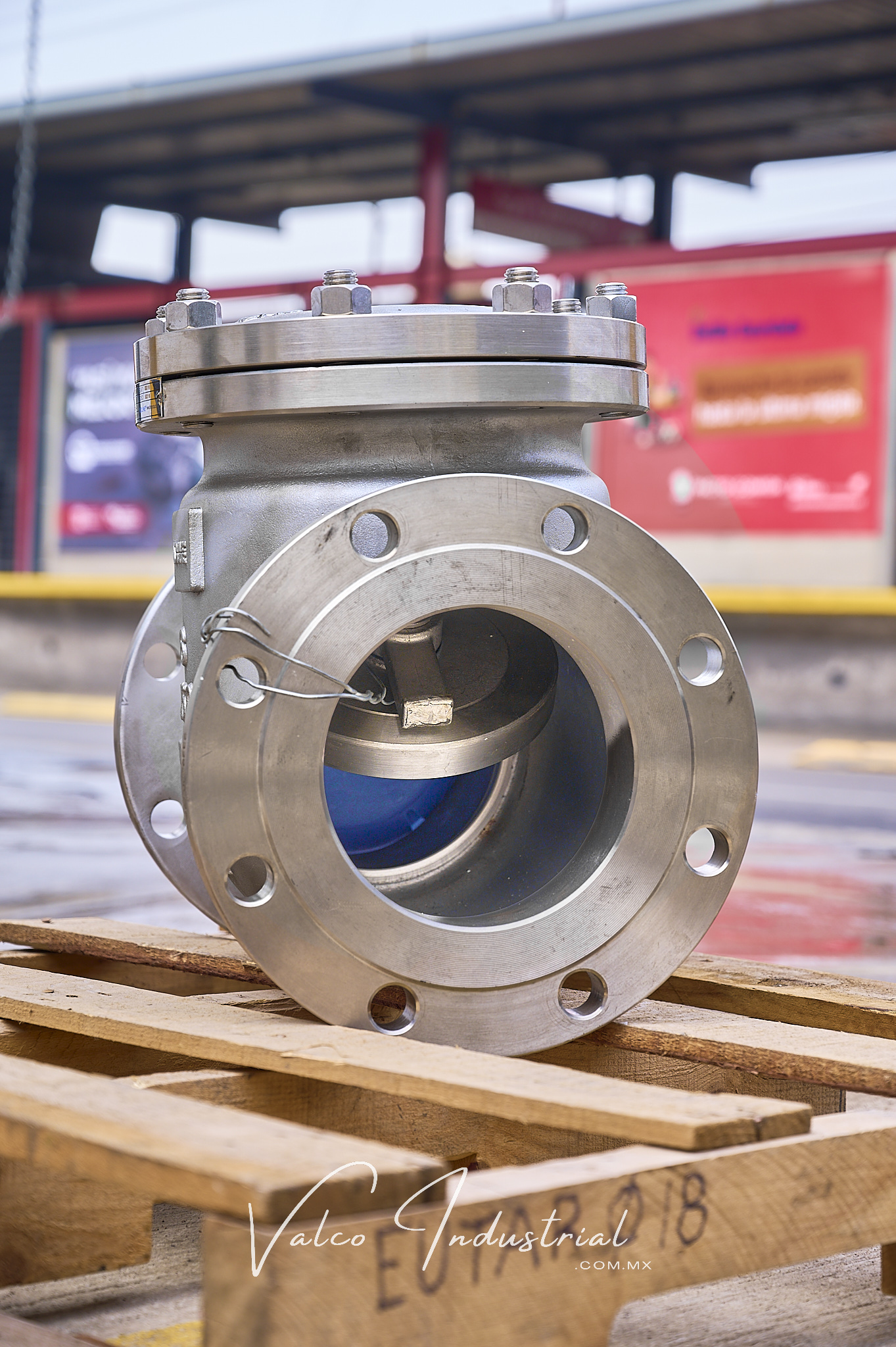

VÁLVULA CHECK 6″ CLASE 150 CF8M RF
SHELL WALL THICKNESS: ASME B16.34. VALVE DESIGN: API 603. FLANGE DIMENSIONS: ANSI B16.5. FACE TO FACE: ANSI B16.10. UNIVERSAL TRIM 10 NACE MR-0175. TEST ACCORDANCE TO PER API 598. NOMINAL PRESSURE: 285 PSIG. SHELL TEST: 425 PSIG. BACK SEAT & SEAT TEST (WATER): 314 PSIG. AIR TEST: 87 PSIG
VÁLVULAS CHECK BRIDADAS EN ACERO INOXIDABLE CF8M
CLASE 150 Y 300
2131F & 2331F FLANGED SWING CHECK
STAINLESS STEEL CF8M
Características principales:
—> Tipo: Flanged Swing Check Valve
—> Diseño: válvula check tipo columpio
—> Conexión: bridada
—> Prueba: conforme a API 598
—> Trim: Universal Trim 10
—> Cumplimiento: NACE MR-0175
—> Medidas disponibles según modelo.
—> Dimensiones expresadas en pulgadas.
—> Pesos aproximados indicados en kilogramos.
—> Opción adecuada para líneas de agua, procesos industriales, químicos y servicios donde se requiera control de retorno.
—> Evita el flujo inverso en sistemas de tubería.
—> Diseño robusto para aplicaciones industriales.
—> Conexión bridada para instalación segura y desmontaje práctico.
—> Materiales en acero inoxidable para mayor resistencia a la corrosión.
—> Fabricación bajo normas reconocidas como API, ANSI y ASME.
—> Pruebas conforme a API 598 para verificar desempeño y hermeticidad.
—> Disponible en varias medidas para adaptarse a diferentes diámetros de línea.
Modelo 2131F
—> Material principal del cuerpo: ASTM A351 Gr. CF8M
—> Material del disco: ASTM A351 Gr. CF8M
—> Material del bonete: ASTM A351 Gr. CF8M
—> Juntas: PTFE
—> Espárragos del bonete: ASTM A193 Gr. B8
—> Tuercas: ASTM A194 Gr. 8
—> Diseño de válvula: API 603
—> Espesor de pared: ASME B16.34
—> Dimensiones de brida: ANSI B16.5
—> Cara a cara: ANSI B16.10
—> Presión nominal: 285 PSIG
—> Prueba de cuerpo: 425 PSIG
—> Prueba de asiento con agua: 314 PSIG
—> Prueba de aire: 87 PSIG
—> Medidas disponibles: 1” a 12” / DN25 a DN300.
Modelo 2331F
—> Material principal del cuerpo: ASTM A182 Gr. F316
—> Material del disco: ASTM A182 Gr. F316
—> Asiento del disco: ASTM A182 Gr. 316
—> Junta: SS316 + grafito
—> Tornillería del bonete: ASTM A193 Gr. B8M
—> Tuerca del disco: ASTM A194 Gr. 8M
—> Diseño de válvula: API 602
—> Espesor de pared: API 602
—> Rosca: ASME B1.20.1
—> Presión nominal: 1980 PSIG
—> Prueba de cuerpo: 2970 PSIG
—> Prueba de asiento: 1628 PSIG
—> Medidas disponibles: 2”, 3” y 4” / DN50, DN80 y DN100.
—> Rangos de medida y peso
Modelo 2131F
—> 1” / DN25 — peso aproximado: 2.80 kg
—> 1 1/2” / DN40 — peso aproximado: 6.90 kg
—> 2” / DN50 — peso aproximado: 10.15 kg
—> 2 1/2” / DN65 — peso aproximado: 15.25 kg
—> 3” / DN80 — peso aproximado: 19.10 kg
—> 4” / DN100 — peso aproximado: 29.85 kg
—> 6” / DN150 — peso aproximado: 50.15 kg
—> 8” / DN200 — peso aproximado: 86.20 kg
—> 10” / DN250 — peso aproximado: 137.50 kg
—> 12” / DN300 — peso aproximado: 228.00 kg
Modelo 2331F
—> 2” / DN50 — peso aproximado: 18.00 kg
—> 3” / DN80 — peso aproximado: 39.50 kg
—> 4” / DN100 — peso aproximado: 56.00 kg
Materiales destacados
—> CF8M: acero inoxidable fundido equivalente comúnmente asociado a inoxidable 316.
—> F316: acero inoxidable forjado grado 316.
—> PTFE: material usado en juntas por su resistencia química.
—> SS316 + grafito: junta usada en el modelo 2331F.
—> Tornillería en acero inoxidable ASTM A193 / ASTM A194 según modelo.
