D224-020AP

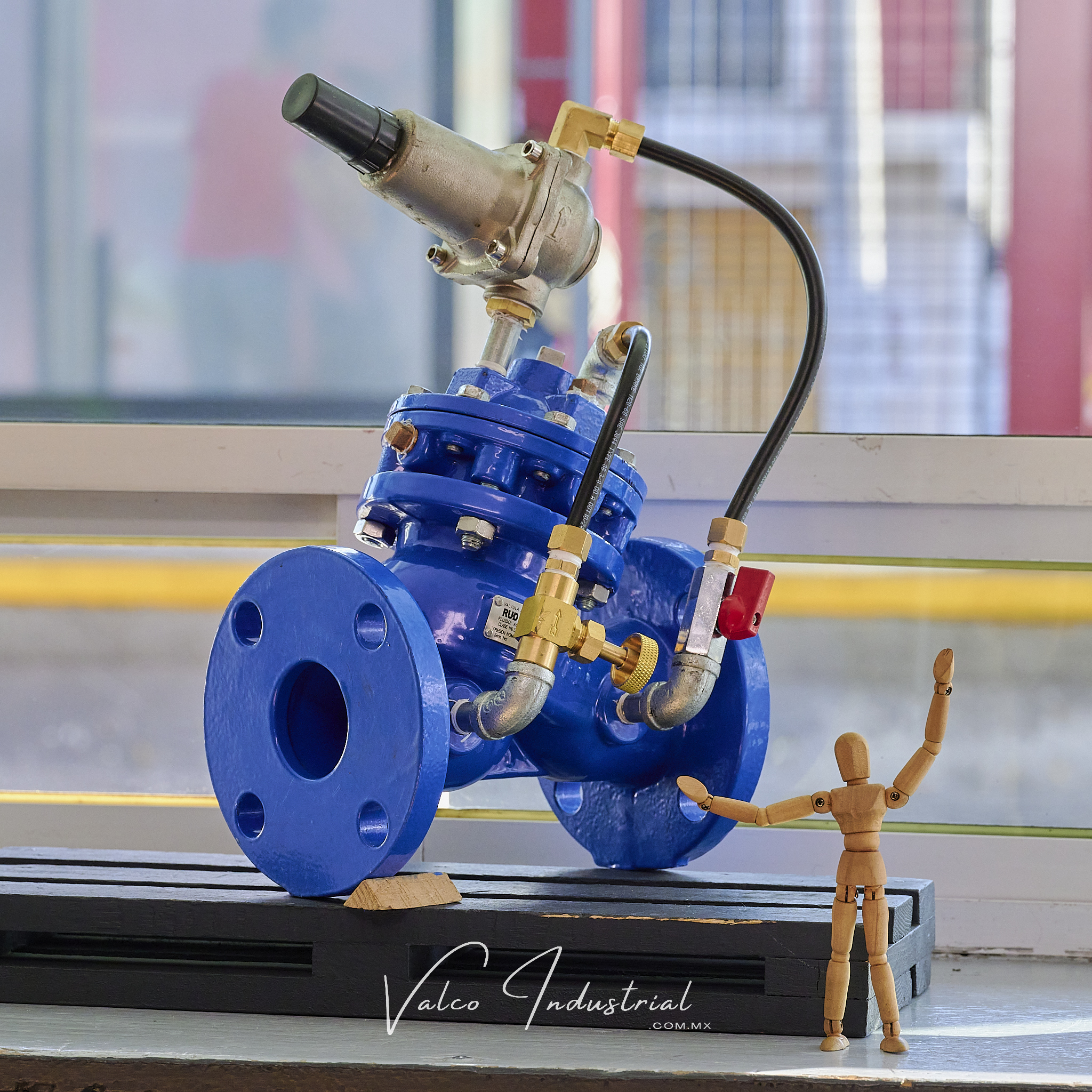

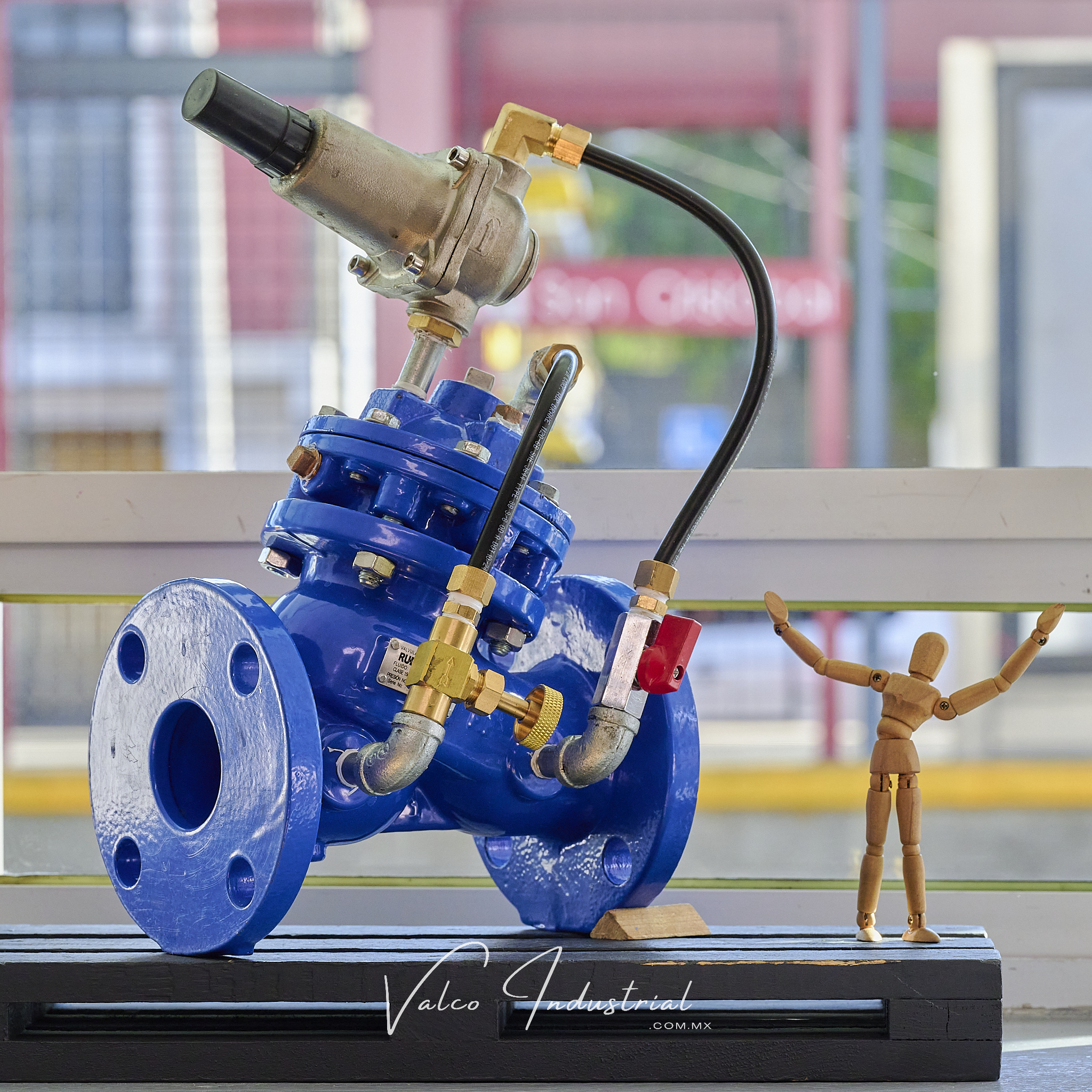

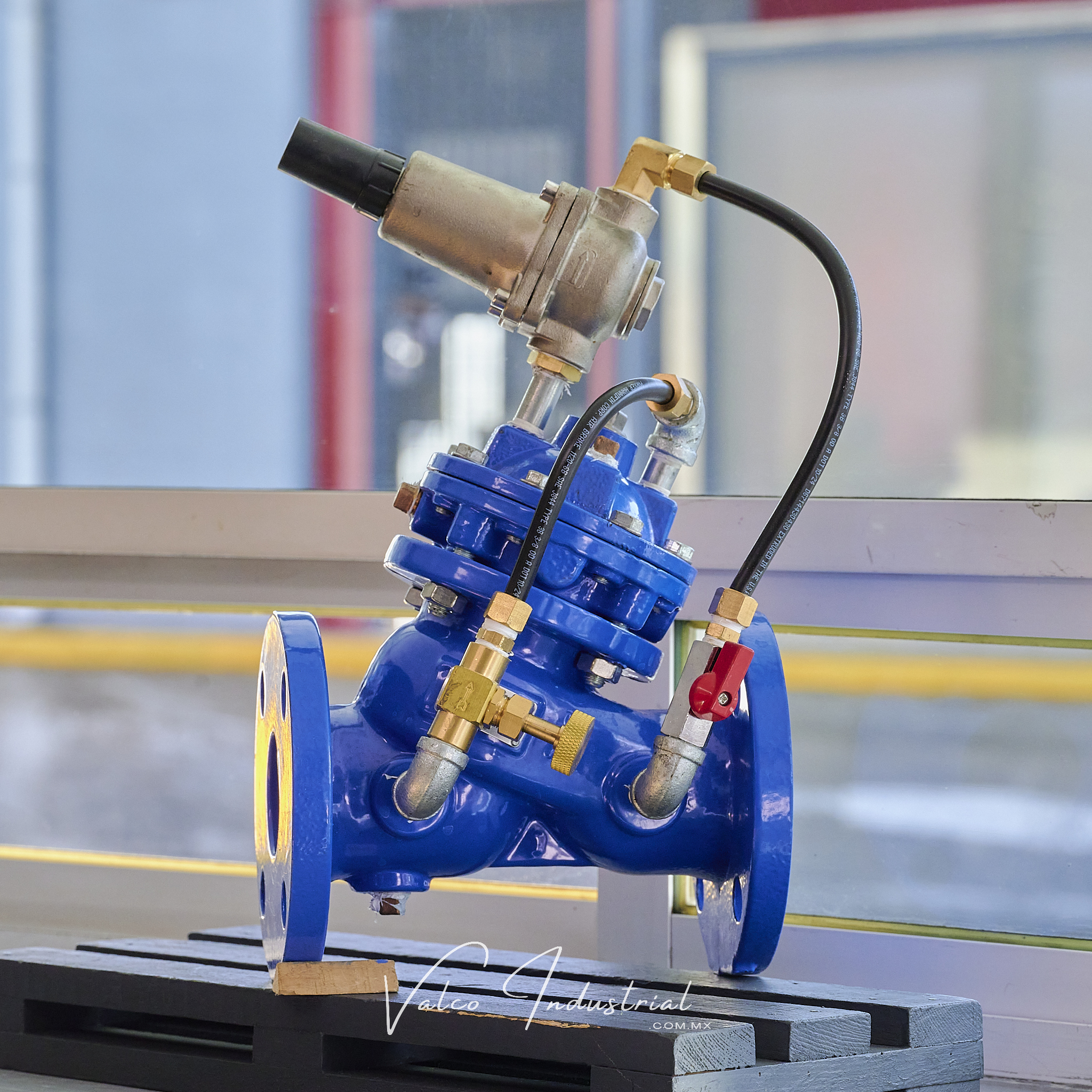

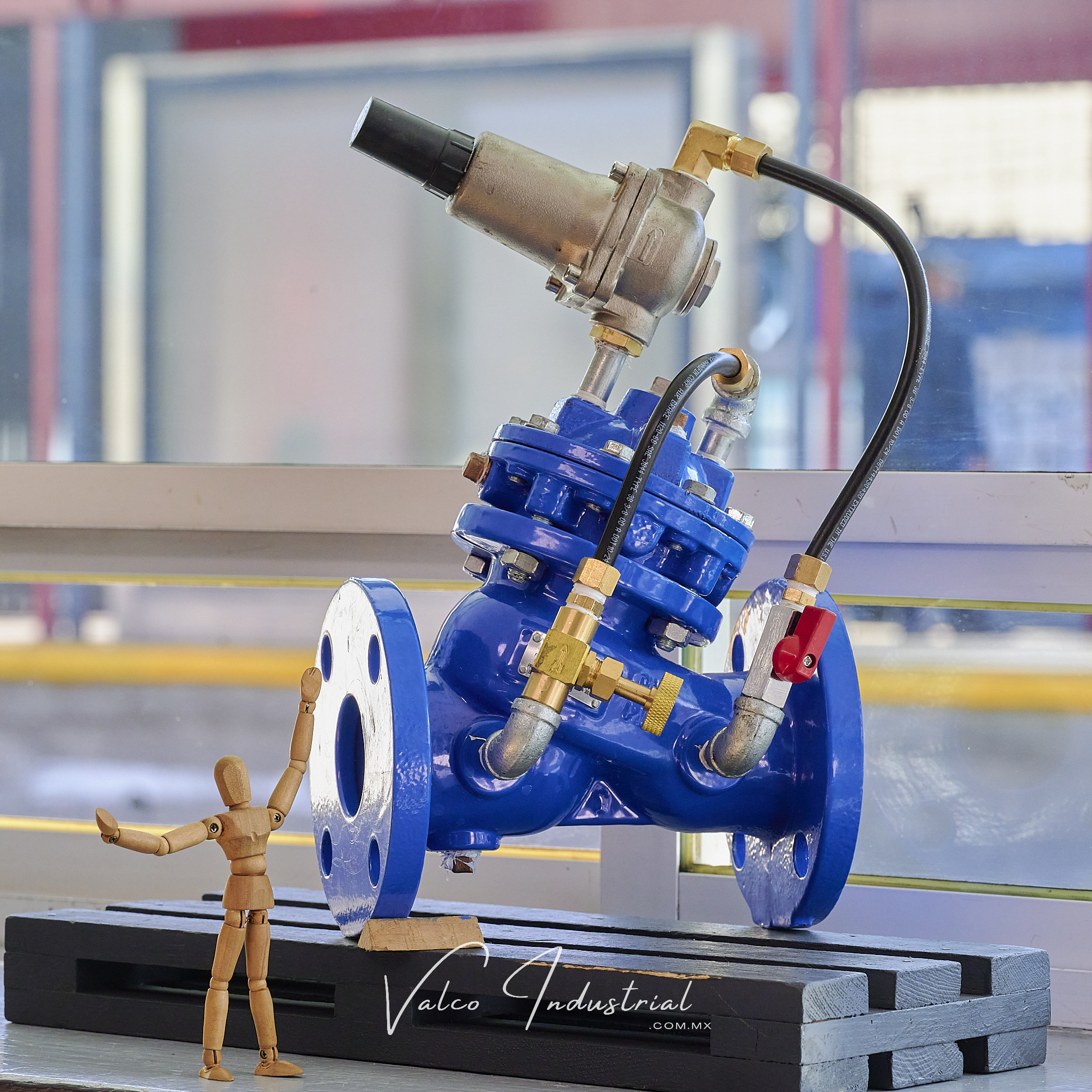

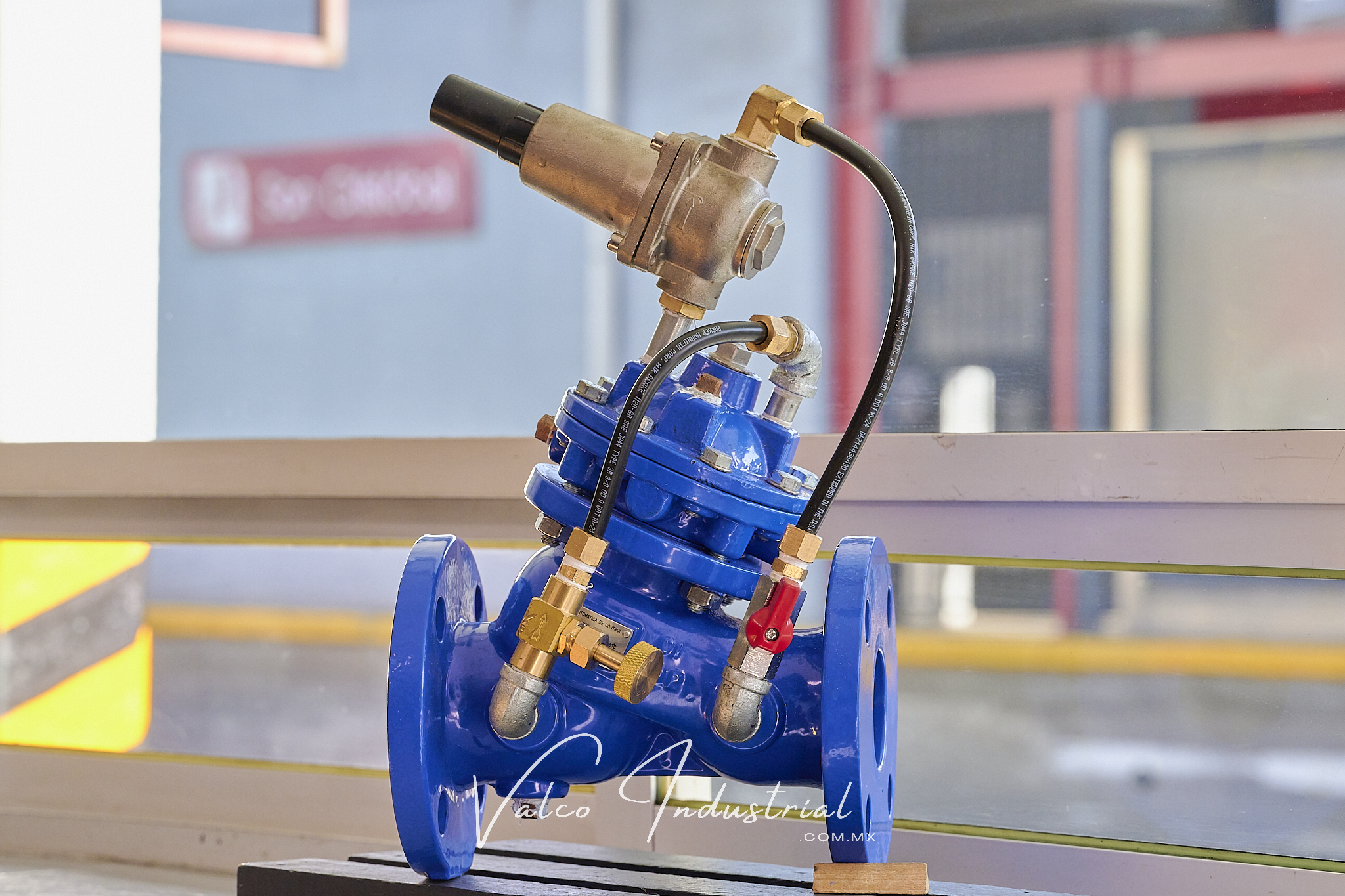

VAL AUTOMATICA DE CONTROL D224 DE 51MM AP ALIVIO DE PRESIÓN Y GOLPE DE ARIETE
Válvula Aliviadora de Presión y Contra Golpe de Ariete
Figura D224-AP
¿Qué es?
- Válvula automática de control que se instala como descarga lateral de una línea principal.
- Su función es liberar el exceso de presión que se genera en el sistema, evitando el golpe de ariete.
¿Cómo opera?
- Cuenta con un actuador a diafragma de doble cámara.
- Un piloto aliviador detecta la presión aguas arriba y modula la apertura de la válvula.
- Una válvula de aguja permite ajustar la velocidad de cierre, evitando cierres bruscos.
- El actuador puede desmontarse como una sola unidad, facilitando el mantenimiento.
Especificaciones principales
- Diseño cuerpo tipo «Y», flujo directo.
- Clase 150 dúctil, presión de trabajo hasta 300 PSI CWP.
- Extremos bridados ASME/ANSI B16.1; roscados ANSI B1.20.1 (en 1-1/2″).
- Temperatura de operación de 0 a 80°C.
- Fabricación conforme a ANSI/AWWA C-530, cumpliendo UL/FM.
- Pintura conforme a AWWA C-550, NSF61.
- Diámetros disponibles de 1-1/2″ a 36″.
Materiales principales
- Cuerpo, bonete y discos: hierro dúctil ASTM A536, 65-45-12.
- Diafragma: EPDM con trama de nylon.
- Vástago: acero inoxidable AISI 304.
- Resorte: acero inoxidable 4Cr13.
- Asiento del cuerpo: acero inoxidable AISI 304.
Configuraciones adicionales disponibles
- /SL: válvula solenoide, para apertura rápida e independiente.
- /AM: válvula de aguja de ajuste micrométrico.
- /CZ: cedazo o filtro en la entrada del actuador.
- /DG: guía superior adicional al vástago.
A considerar en su instalación
- El diámetro de la válvula puede ser uno o dos números menor que el de la línea principal.
- Se recomienda instalar junto con válvula compuerta, eliminadora de aire y manómetros.
- El tren de válvulas debe quedar firmemente soportado, sin esfuerzo mecánico sobre la tubería.
- Debe protegerse de temperaturas menores a 0°C.
¿Dónde se usa?
- Redes de distribución municipal y plantas de tratamiento.
- Sistemas de bombeo de agua potable.
- Líneas con arranques y paros frecuentes de bombas.
