BRCS-20

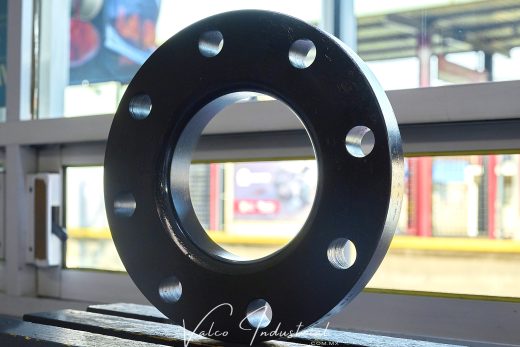

CONTRABRIDA 18″ CLASE 150 A105N HDPE
POLIETILENO DE ALTA DENSIDAD (HIGH-DENSITY POLYETHYLENE)
Bridas Forjadas de Acero al Carbón y Acero Inoxidable
Características Principales:
—> Clases 150, 300, 600, 900, 1500 y 1500.
—> ASME B 16.5, la norma de bridas más utilizada en el mundo. lncluye bridas forjadas, fundidas o de chapa.
—> Cubre presiones de servicio, materiales, dimensiones, tolerancias, marcado, y pruebas para bridas.
—> Se describen todos los tipos en medidas a partir de 1/2”
—> Clases de presión 150 , 300, 400, 600, 900, 1500 y 2500 libras.
—> ASME B 16.5/03 STEEL PIPE FLANGES AND FLANGED FITTINGS.
—> A105/05 STANDARD SPECIFICATION FOR FORGINGS, CARBON STEEL FOR PIPING COMPONENTS.
—> A182/07 STANDARD SPECIFICATION FOR FORGED OR ROLLED ALLOY-STEEL PIPE FLANGES.
Principales figuras de bridas:
BRIDAS CON CUELLO PARA SOLDAR – WELDING NECK FLANGES
Se unen al tubo mediante soldadura a tope. Se las prefiere cuando se requiere
uniones radiografiadas, o cuando los esfuerzos sobre la unión son máximos.
El largo cuello cónico optimiza la distribución de tensiones.
BRIDAS DESLIZANTES – SLIP-ON FLANGES
Se colocan mediante dos filetes de soldadura, deslizando el tubo en su interior.
Por ello su costo de instalación es menor, requiriendo menos precisión en el
corte del tubo.
BRIDAS ROSCADAS – THREADED FLANGES
Se colocan en el tubo previamente roscado, normalmente en lugares donde no
pueden aplicarse soldaduras. No se recomienda su uso en instalaciones con
variaciones de presión intensas.
BRIDAS PARA JUNTA CON SOLAPA – LAP JOINT FLANGES
Deslizan sobre una junta solapada. Normalmente se usan en lugares donde es
necesario desarmar frecuentemente para limpieza o reparaciones.El costo de
desmontaje disminuye por la facilidad de girar las bridas y alinear los agujeros.
BRIDAS CON ASIENTO PARA SOLDAR
SOCKET WELDING FLANGES
Desarrolladas especialmente para pequeños diámetros y altas presiones. Se
inserta el tubo en ellas hasta el asiento y luego se suelda en filete contra el cubo.
BRIDAS CIEGAS – BLIND FLANGES
Se utilizan a fin de cerrar extremos de tuberías, abulonadas a alguno de los tipos
de bridas anteriores.
CONTRABRIDAS PARA SISTEMAS HDPE
Las contrabridas de acero al carbón para HDPE se utilizan para conectar tuberías de polietileno de alta densidad (HDPE) a sistemas metálicos o accesorios. Proporcionan un punto de unión seguro y resistente, permitiendo una transición firme entre diferentes materiales. También facilitan el mantenimiento y desmontaje de las tuberías.
