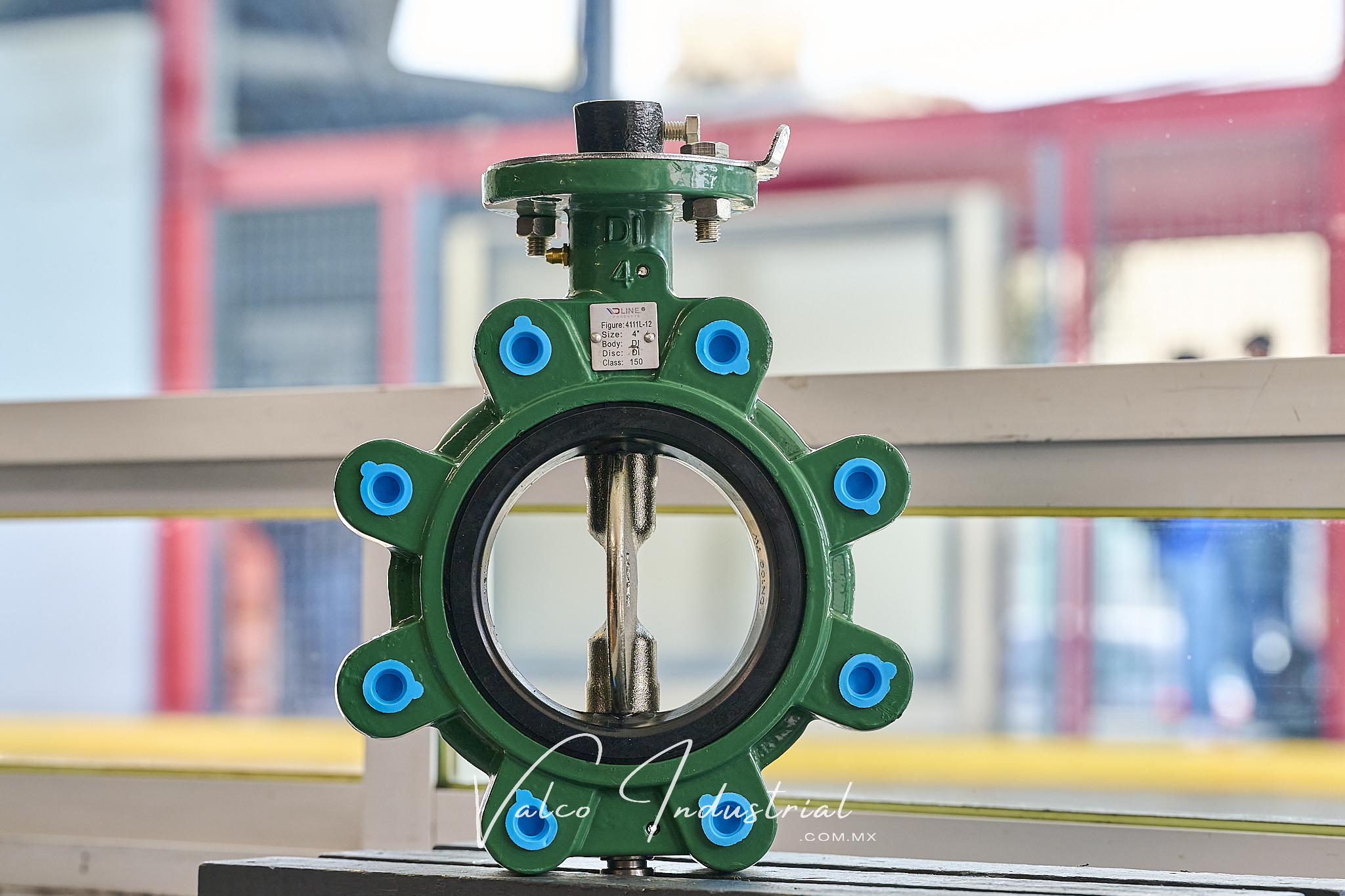

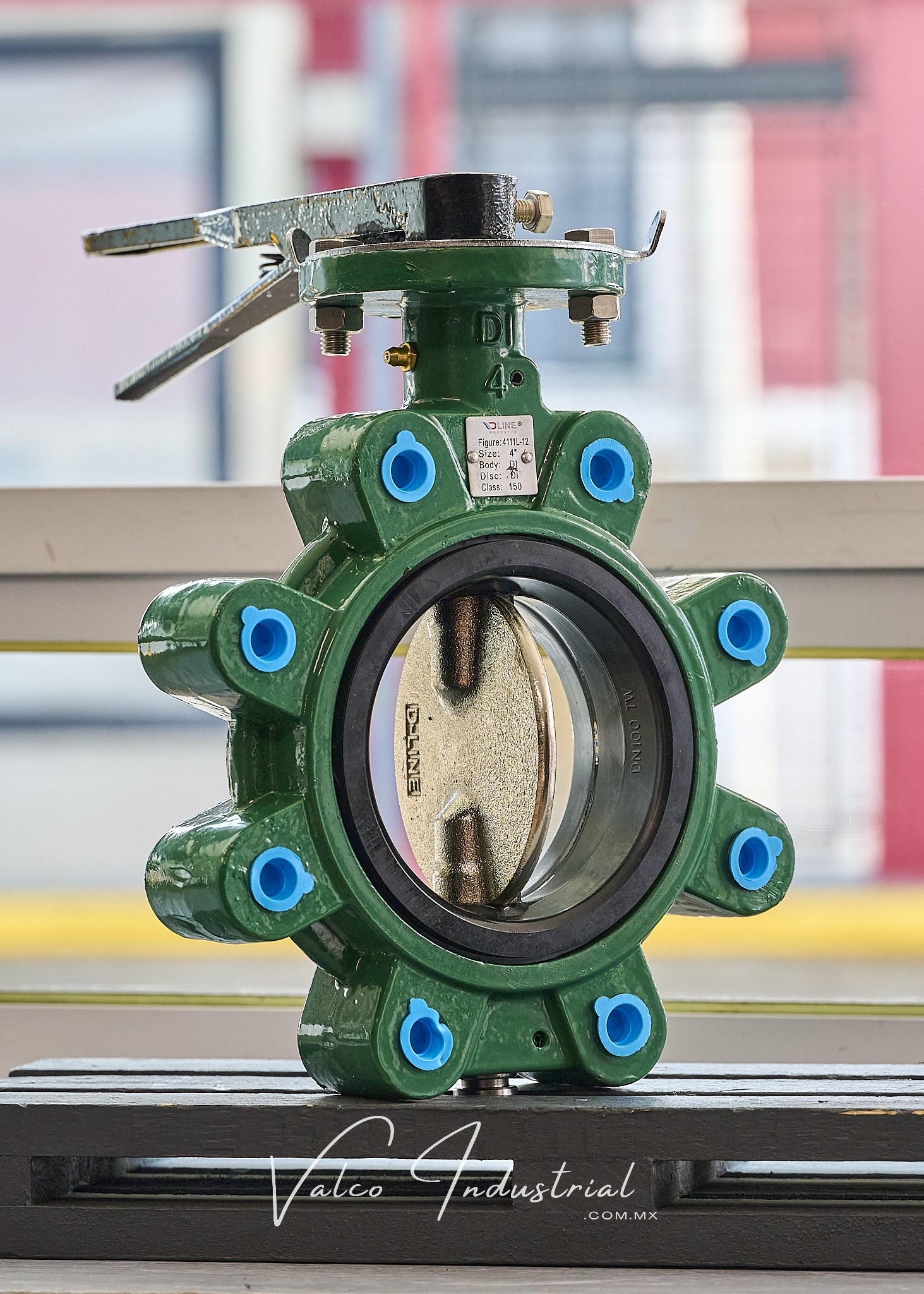

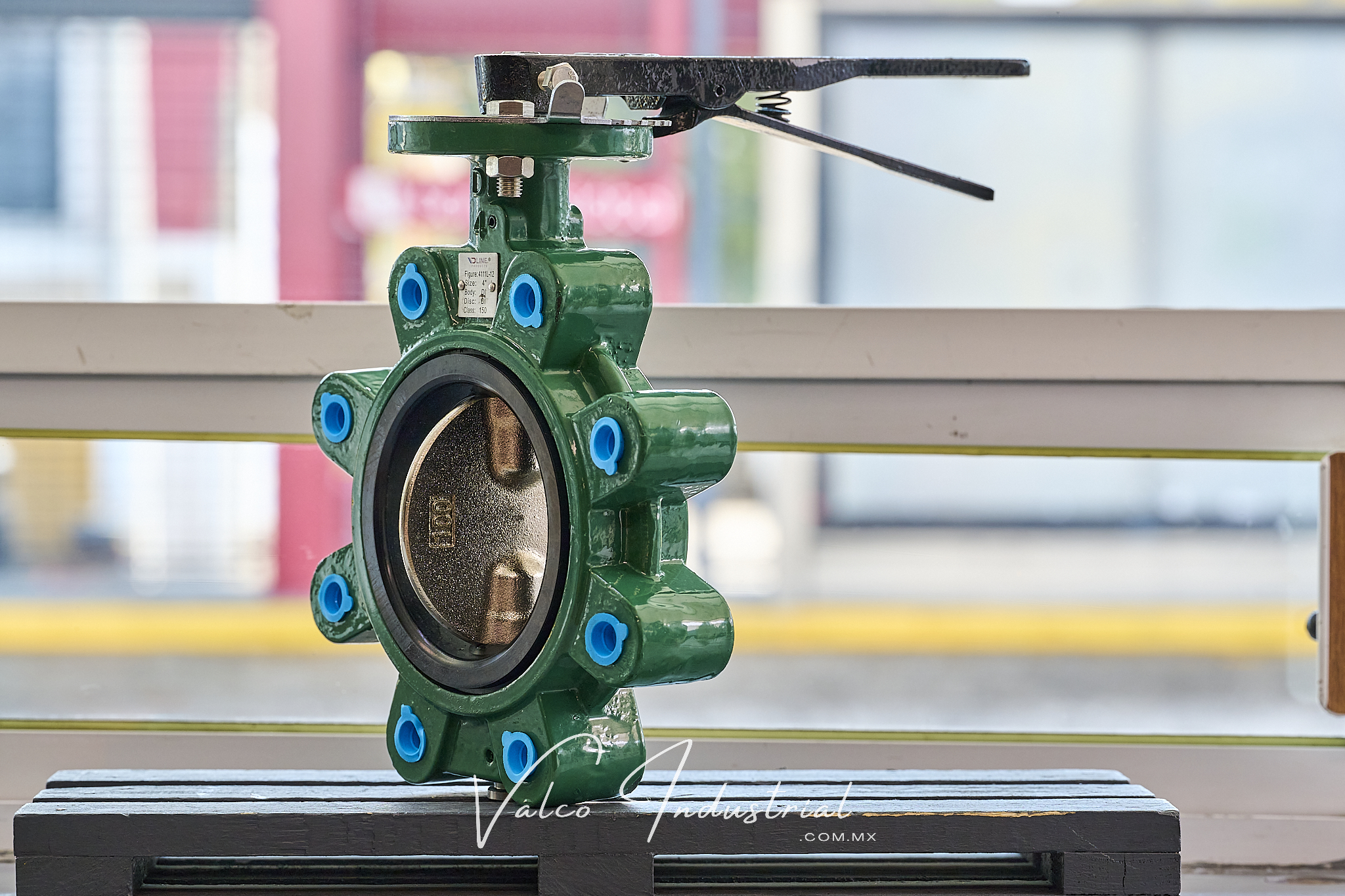

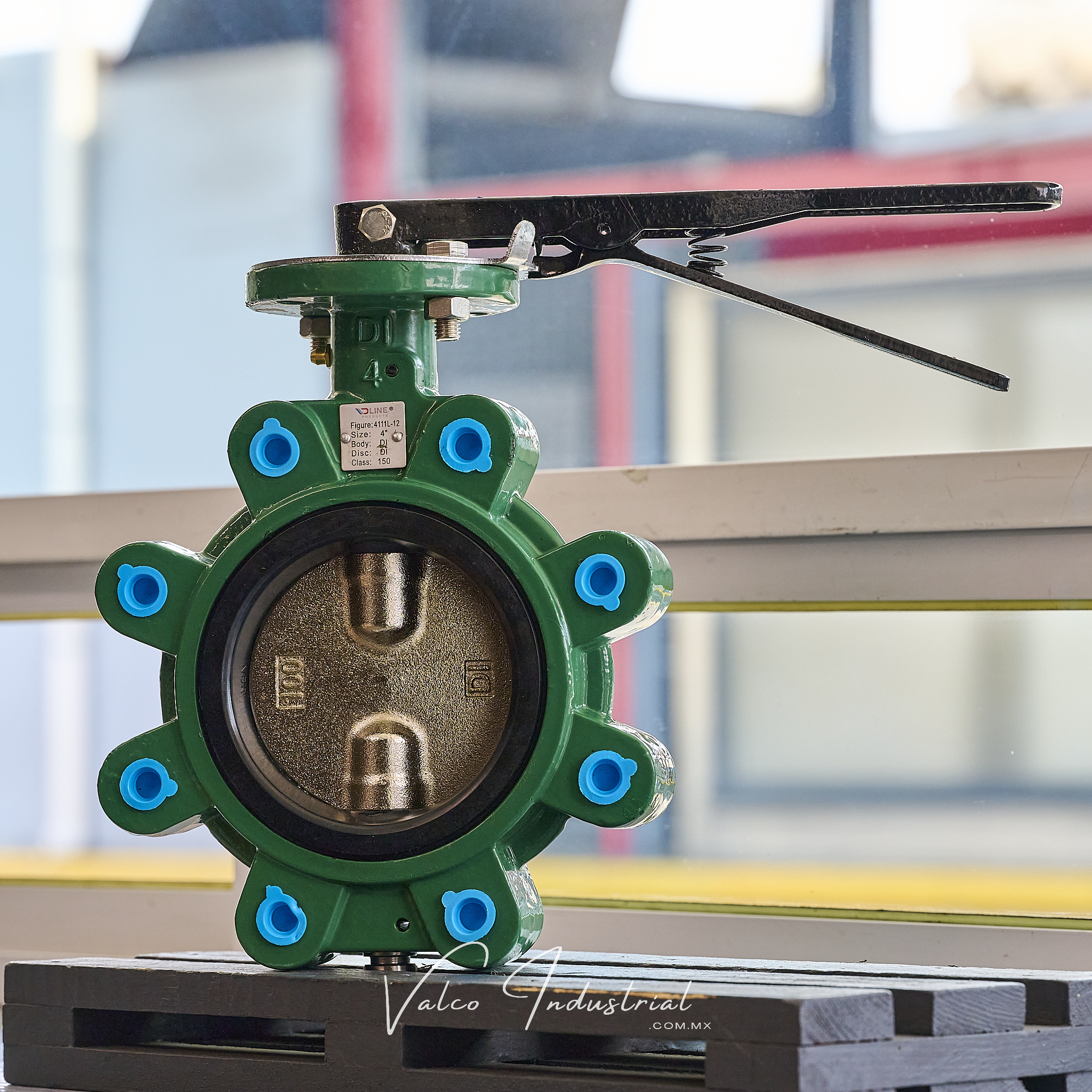

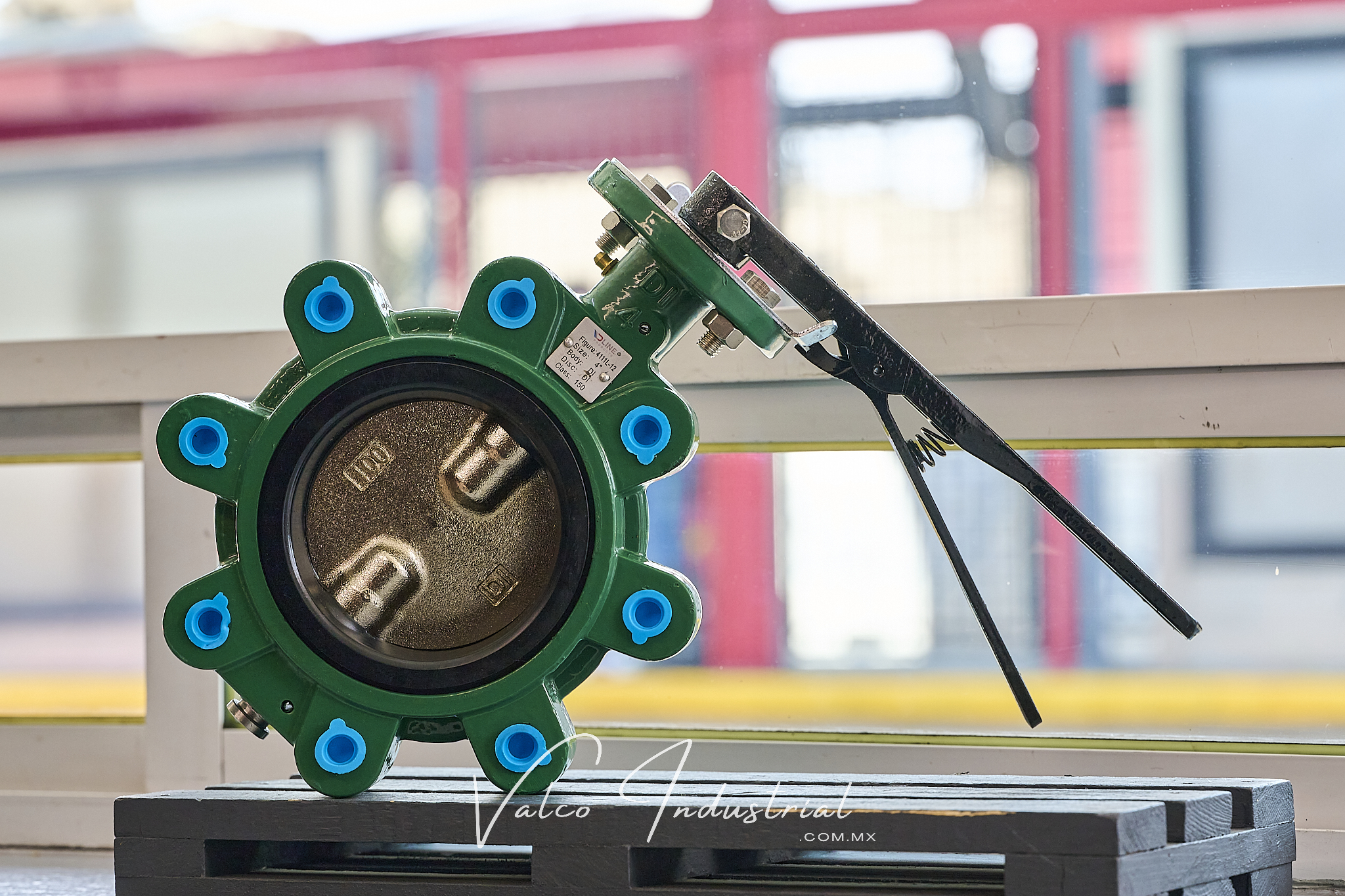

4112L-21
VALV. MARIPOSA LUG 4″ CLASE 150 CPO HIERRO DISCO HIERRO NBR
Face to Face ISO 5752. Mounting Pad ISO 5211. Flange ANSI 150. BODY Ductil Cast Iron ASTM A536 65-45-12. UPPER STEM Stainless Steel: ASTM A276 Type 316. SEAT NBR (BUNA). SPRING PIN Carbon Steel. LOWER STEM Stainless Steel: ASTM A276 Type 316. DISC Ductile Cast Iron (Nickel plated) ASTM A536 65-45-12. Stainless Steel: ASTM A351, CF8M. O-RING NBR (BUNA). BUSHING PTFE. GREACE FITTING Bronze.
Válvulas de Mariposa Figuras 4111L y 4112L
—> Válvulas de mariposa Tipo Wafer.
—> Rango de medidas de 2” a 24”.
—> Conexión para brida ANSI 150.
—> Cara a cara ISO 5752.
—> Base de montaje ISO 5211.
—> Prueba de fábrica al 110% de su presión nominal.
—> Protección contra incendios, tratamiento de agua, alimentos y bebidas, farmacéutica, minería y servicio pesado.
—> Asiento resiliente, diseñado para sellar contra el disco. Aísla el cuerpo y el vástago del fluido de la línea.
Figura 4111L
—> Diámetros de 2 a 12″
—> Cuerpo Hierro dúctil ASTM A536 65-45-12
—> Vástago superior Acero inoxidable ASTM A276 Tipo 316
—> Asiento NBR / Buna
—> Pasador Acero al carbono
—> Vástago inferior Acero inoxidable ASTM A276 Tipo 316
—> Disco Hierro dúctil niquelado ASTM A536 65-45-12 o acero inoxidable ASTM A351 CF8M
—> O-ring NBR / Buna
—> Buje PTFE
—> Grasera Bronce
Figura 4112L
—> Diámetros de 14 a 24″
—> Cuerpo Hierro dúctil ASTM A536 65-45-12
—> Vástago Acero inoxidable ASTM A276 Tipo 410
—> Pasador cónico Acero inoxidable ASTM A276 Tipo 304
—> Asiento NBR / Buna, rango indicado -4 a 212 °F
—> Disco Hierro dúctil niquelado ASTM A536 Gr. 65-45-12 o acero inoxidable ASTM A351 Gr. CF8M
—> O-ring NBR / Buna
—> Buje PTFE
—> Cuña / chavetaAcero al carbono
