4112L-21

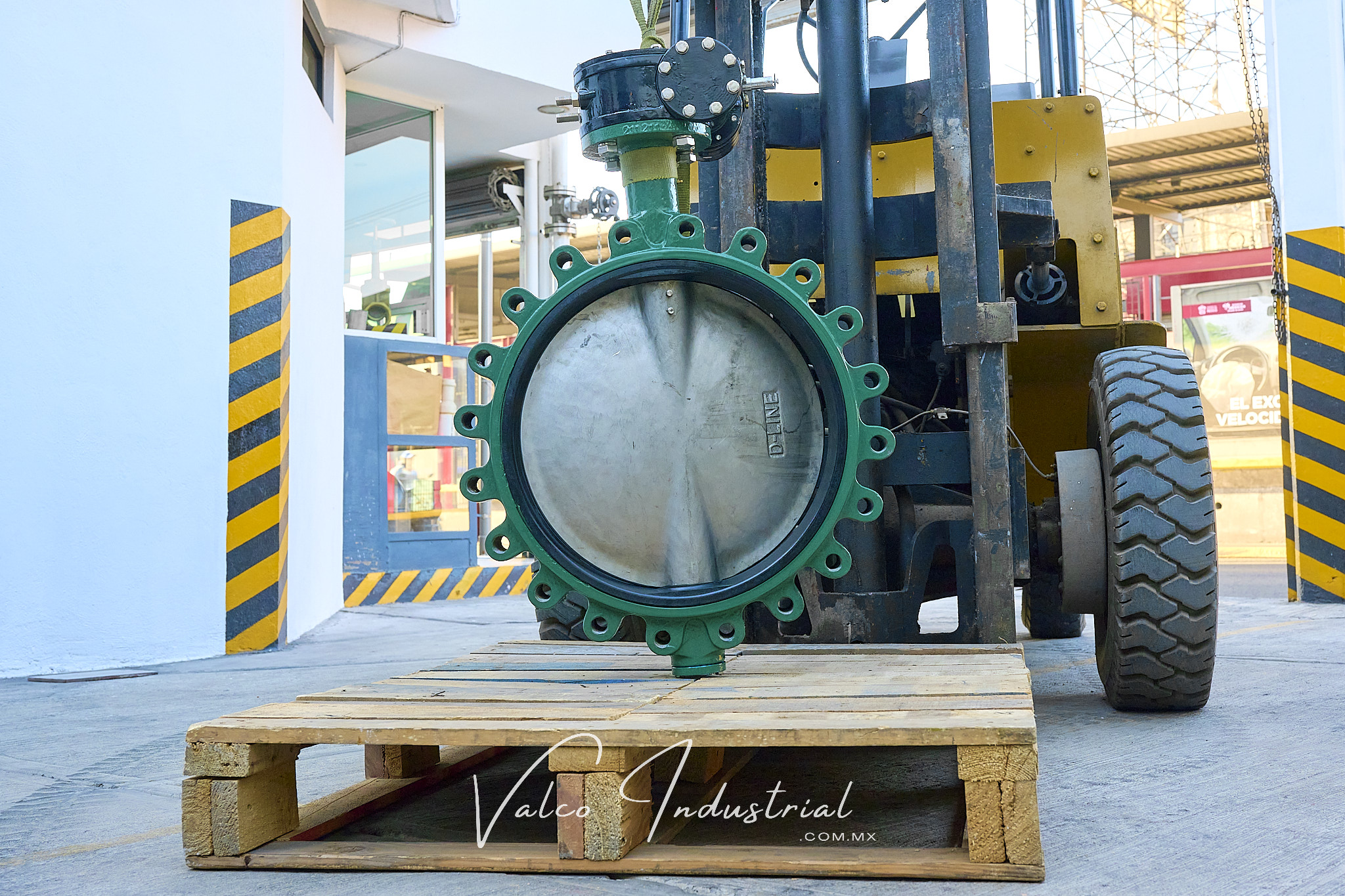

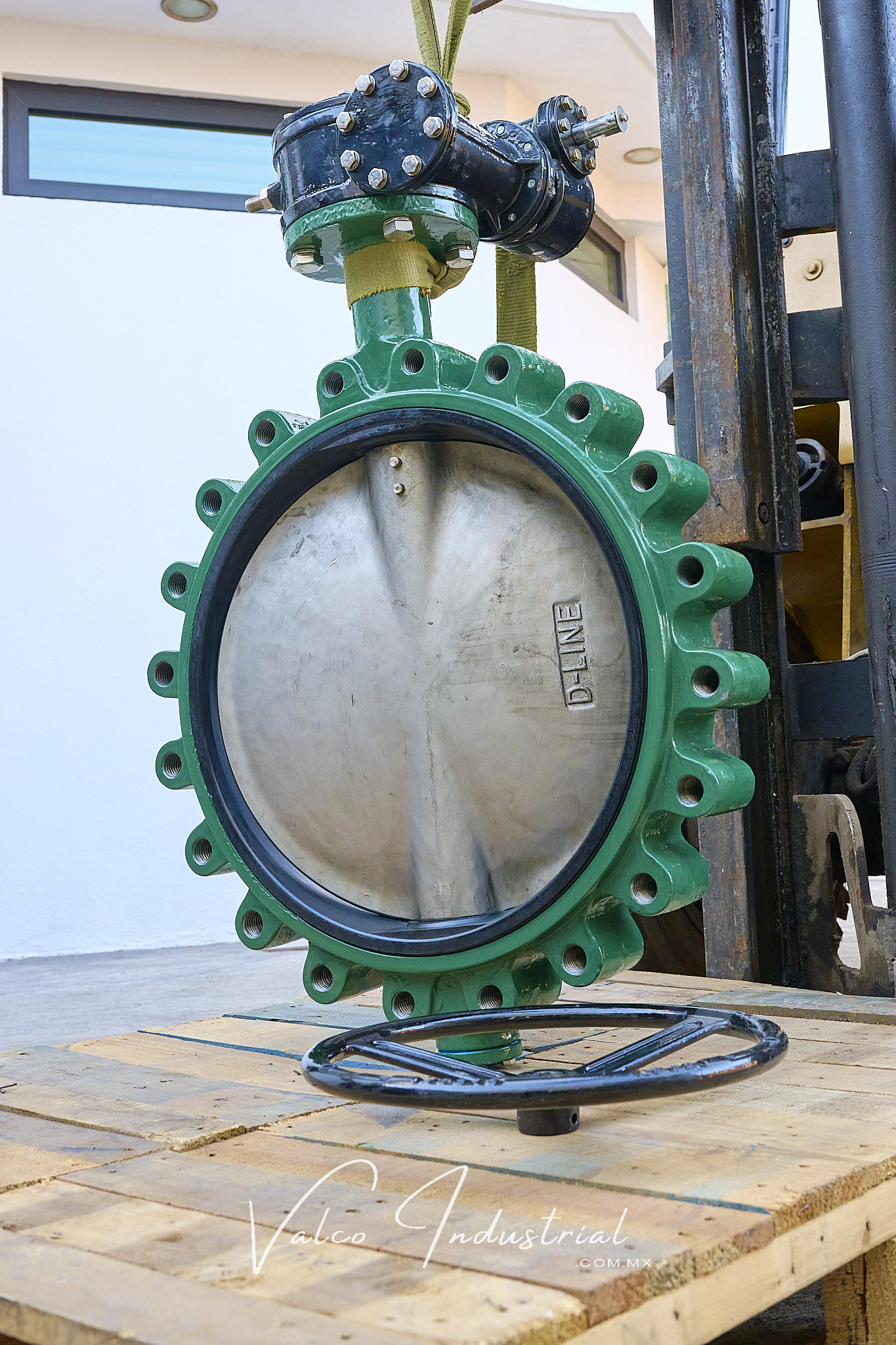

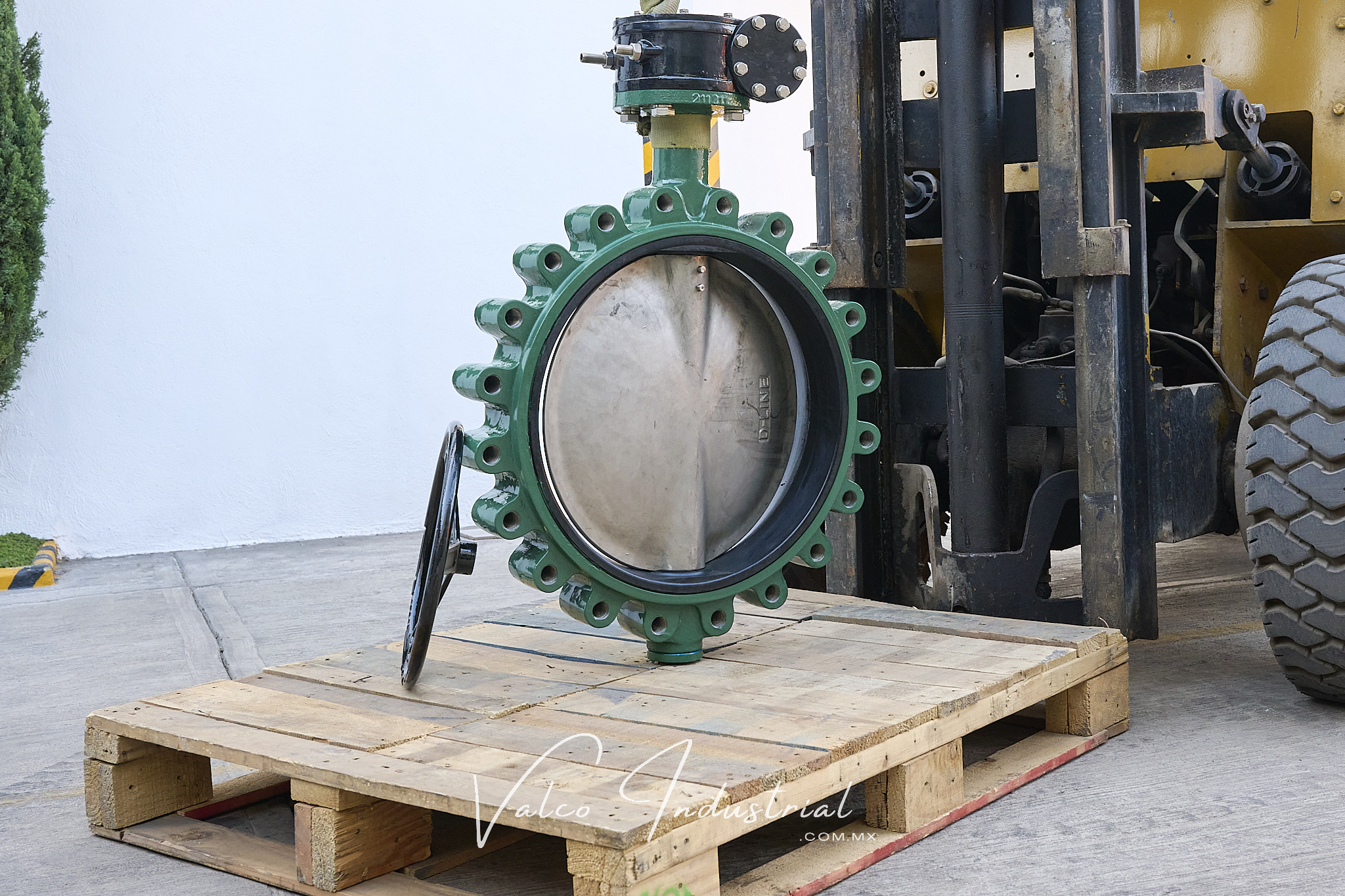

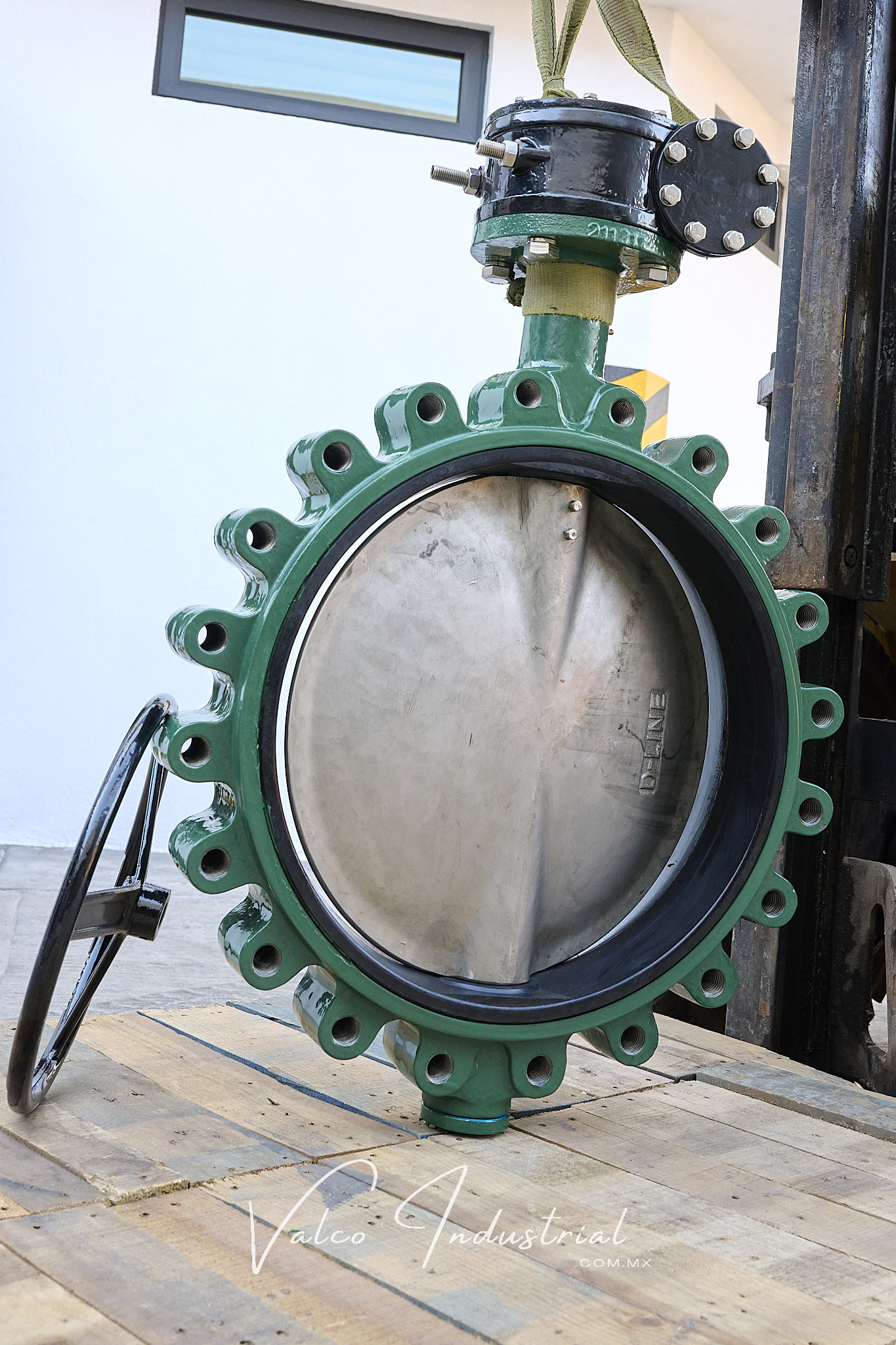

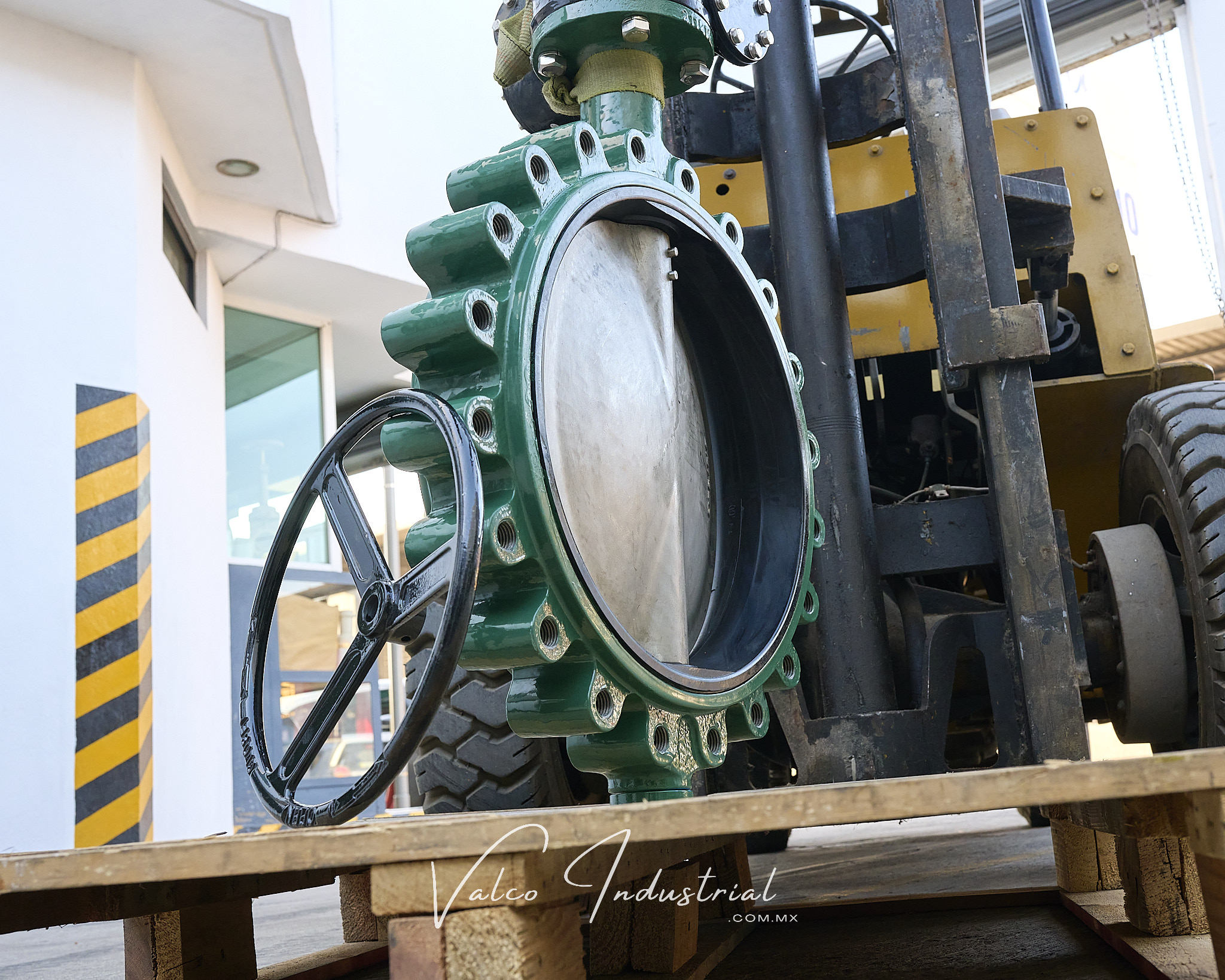

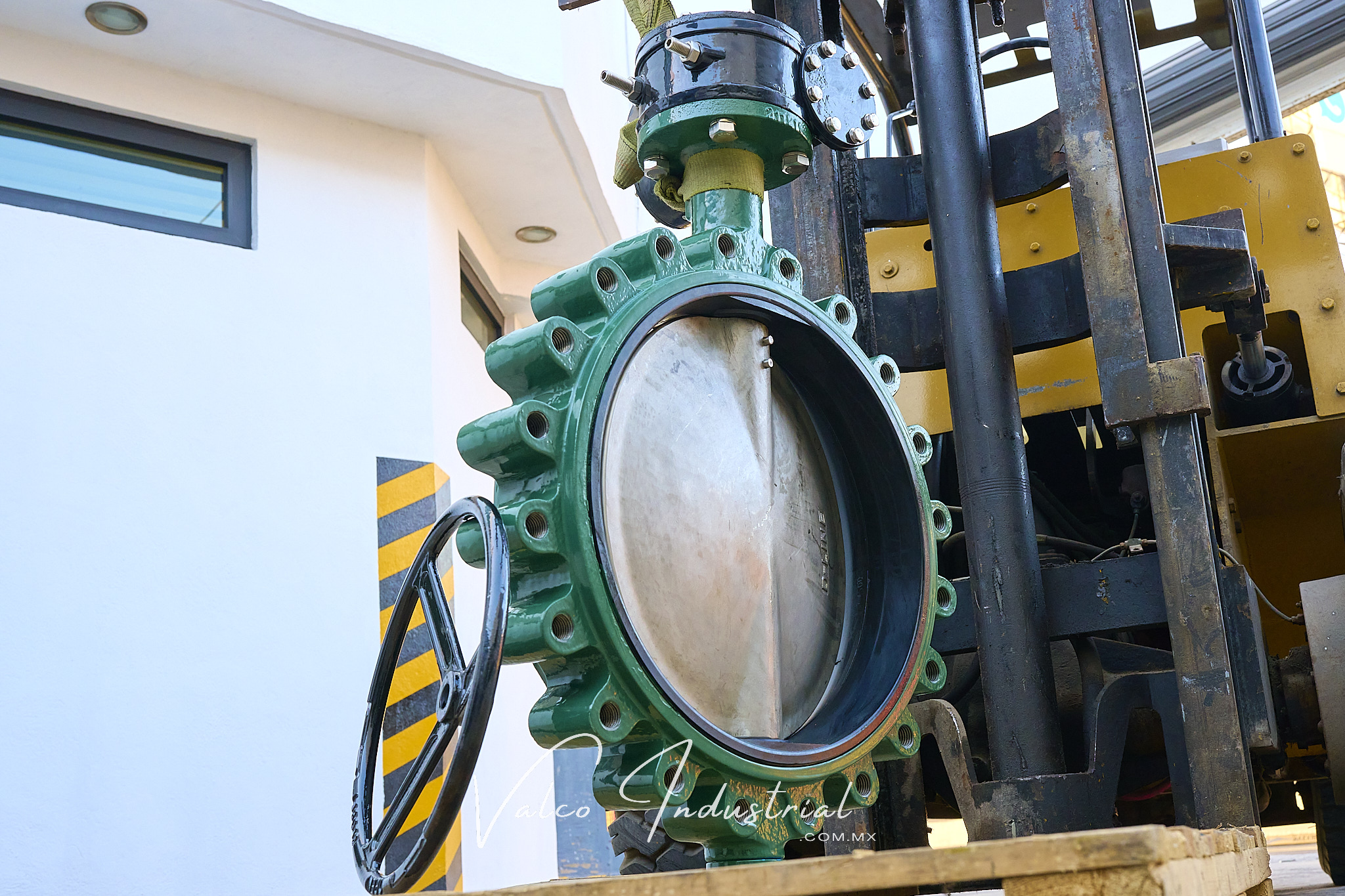

VALV. MARIPOSA LUG 20″ CLASE 150 CPO HIERRO DISCO INOX NBR CON OPERADOR DE ENGRANES.
LUG DESIGN, FACE TO FACE TO PER ISO 5752, MOUNTING PAD ISO 5211, EPOXY PAINTED, RESILIENT SEAT, BIDIRECTIONAL SEALING, LEVER HANDLE WITH 10 POSITION LOCKING SYSTEM, GEAR OPERATOR.
BODY ASTM A-536 Gr. 65-45-12. STEM ASTM A-276 Gr. 410. SEAT NBR (BUNA). DISC ASTM A-536 Gr. 65-45-12, ASTM A-351 Gr. CF8M. TAPPER PIN ASTM A-276 Gr. 304. O-RING NBR (BUNA). BUSHING PTFE. KEY CARBON STEEL.
GEAR OPERATORS HOUSING ASTM A-536 Gr. 65-45-12, SEGMENT GEAR ASTM A-126 Gr. B, WORM SHAFT CARBON STEEL, COVER BOLT CARBON STEEL, WORM CARBON STEEL, INDICATOR ALUMINIUM, GREASE EP-2, STOP SCREW CARBON STEEL
Válvulas de Mariposa Figuras 4111L y 4112L
—> Válvulas de mariposa Tipo Wafer.
—> Rango de medidas de 2” a 24”.
—> Conexión para brida ANSI 150.
—> Cara a cara ISO 5752.
—> Base de montaje ISO 5211.
—> Prueba de fábrica al 110% de su presión nominal.
—> Protección contra incendios, tratamiento de agua, alimentos y bebidas, farmacéutica, minería y servicio pesado.
—> Asiento resiliente, diseñado para sellar contra el disco. Aísla el cuerpo y el vástago del fluido de la línea.
Figura 4111L
—> Diámetros de 2 a 12″
—> Cuerpo Hierro dúctil ASTM A536 65-45-12
—> Vástago superior Acero inoxidable ASTM A276 Tipo 316
—> Asiento NBR / Buna
—> Pasador Acero al carbono
—> Vástago inferior Acero inoxidable ASTM A276 Tipo 316
—> Disco Hierro dúctil niquelado ASTM A536 65-45-12 o acero inoxidable ASTM A351 CF8M
—> O-ring NBR / Buna
—> Buje PTFE
—> Grasera Bronce
Figura 4112L
—> Diámetros de 14 a 24″
—> Cuerpo Hierro dúctil ASTM A536 65-45-12
—> Vástago Acero inoxidable ASTM A276 Tipo 410
—> Pasador cónico Acero inoxidable ASTM A276 Tipo 304
—> Asiento NBR / Buna, rango indicado -4 a 212 °F
—> Disco Hierro dúctil niquelado ASTM A536 Gr. 65-45-12 o acero inoxidable ASTM A351 Gr. CF8M
—> O-ring NBR / Buna
—> Buje PTFE
—> Cuña / chavetaAcero al carbono
